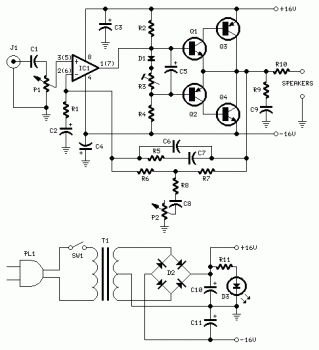

Вот схема отличного усилителя 10W. С парой транзисторов TIP41A/TIP42A на оконечном каскаде, усилитель звуковой частоты достаточно хорошо может усиливать бас со сгибом АЧХ начиная с 16,4 дБ при 50Hz. 10W Transistored аудио усилитель — схема
Комплектующие: P1 22K Log.Potentiometer P2 100K Log.Potentiometer R1 820R R2, R4, R8 4K7 R3 500R Trimpot R5 82K R6, R7 47K R9 10R R10 R22 4W резистор (проволочный) D1 1N4148 IC1 NE5532 C1, C8 470nF 63V C2, C5 100uF 25V C3, C4 470uF 25V C6 47pF 63V C7 10nF 63V C9 100nF 63V Q1 BC547B NPN транзистор Транзистор PNP Q2 BC557B Транзистор PNP Q3 TIP42A Q4 TIP41A NPN транзистор J1 RCA аудио разъем ввода Питание: R11 — 1K5 C10, C11 — 4700uF/25V D2 100V 4A — диодный мост D3 5mm — Красный светодиод T1 220V начального, 12 + 12V Среднее 24-30ВА Сетевой трансформатор PL1 — Вилка SW1 SPST — Выключатель питания Примечания: * Может быть непосредственно подключен с CD плееры, тюнером и магнитофоном. * Схема показывает только левый канал, но C3, C4, IC1 и питание являются общими для обоих каналов. * Цифры в скобках показывают IC1 право метками канала. * Регулятор P2 обеспечивает более линейное регулирование бас-импульс. * Не превышайте — 18 + 18V питания. * Q3 и Q4 должен быть установлен на радиаторе. * D1 должен быть в тепловом контакте с Q1. * Установите регулятор громкости на минимум и R3 до минимума сопротивления. * Ток покоя цепи — настроить R3 — 20 до 25mA. * Подождите примерно 15 минут, далее, если ток изменился то скорректируйте его при необходимости. * Правильное заземление очень важно, так как это устранит шумы. Подключение в одной точке земли контактов J1, P1, C2, C3 и C4. Источник — http://audio-circuits.blogspot. По материалам сайта rcl-radio.ru.com/search/label/amplifier%20circuits |
