40W усилитель на TDA1514 (2)

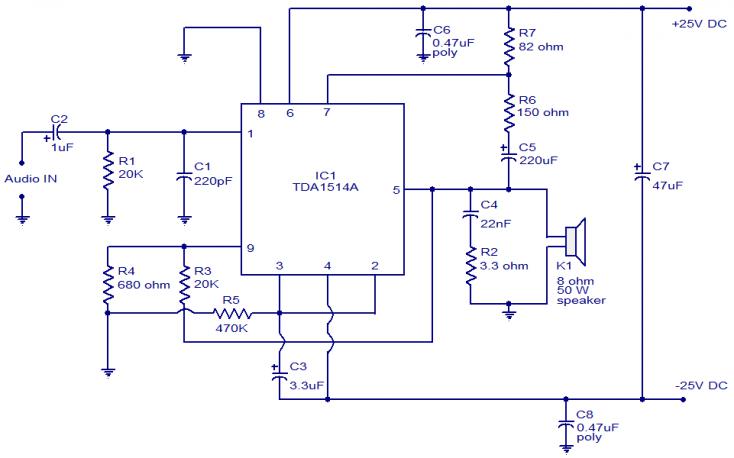

Описание. Очень много статей было написано касаемо УНЧ на TDA1514, вот и еще одна статья посещенная этой микросхеме . В этой схеме используется микросхема TDA 1514 от Philips. Микросхема имеет ряд отличных функций, таки как — температурная защита, функцию задержки при включении для устранения щелчков, низкие гармонические искажения и так далее. Усилитель работает от двухполярного +25 / -25 V источника постоянного тока и может развить 40Watts мощность на 8 Ом динамиках.
Звуковой сигнал, усиленный (до 0,8В — необходим пред. усилитель) подается на вывод 1 IC, при этом конденсатор C2 действует как DC-разделитель. Резисторы R3 и R4 определить ОС и получить ее можно в пределах от 20 до 64 дБ. Резистор R2 и конденсатор C4 корректирует громкоговоритель и улучшая частотную характеристику. Резисторы R7, R6 и конденсатор C5 определяют АЧХ усилителя. Если регулировки АЧХ не требуется, то эти компоненты могут быть убраны и pin7 может быть подключен к выводу 6, а выходная мощность будет уменьшена примерно на 10%. R1 резистор — входное сопротивление. Заметки. * Используйте +25 /-25В DC, 4A двойного питания для питания цепей. * K1 может быть 8 Ом, 50W динамик. * IC1 должны быть оснащены надлежащим радиатором. Источник — http://www.circuitstoday. По материалам сайта rcl-radio.ru.com/category/555-timer-ic/page/3 |
