HI-FI усилитель с эквалайзером для аудиоцентра
Усилитель с эквалайзером может питаться напряжением от 6 до 18В, но надо учитывать то обстоятельство что мощность усилителя напрямую зависит от напряжения, поэтому только при напряжении 18В усилитель будет выдавать полную мощность.
Основные характеристики:
- Максимальная мощность на нагрузке 2Ом при напряжении питания 18В — 2*30Вт
- Максимальная мощность на нагрузке 4Ом при напряжении питания 18В — 2*22Вт
- Максимальная мощность на нагрузке 4Ом при напряжении питания 12В — 2*18Вт
- Максимальная мощность на нагрузке 4Ом при напряжении питания 6В — 2*4Вт
- Номинальная мощность на нагрузке 4Ом при напряжении питания 12В — 2*9Вт
- Ток покоя (12В) — 85 мА
- КНИ при номинальной мощности 0,2%
- Частотный спектр 30…20000Гц
- Входное напряжение 0,2В
- Регулировка эквалайзера на частотах 100, 300, 1000, 3000, 10000Гц — глубина+-10дБ

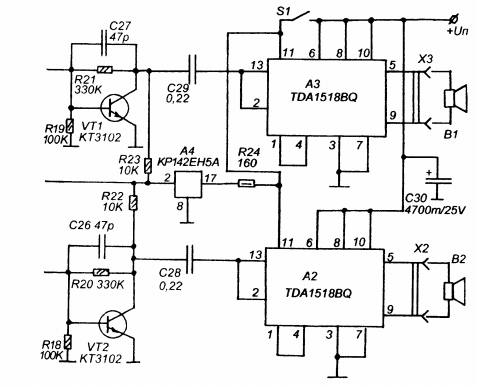

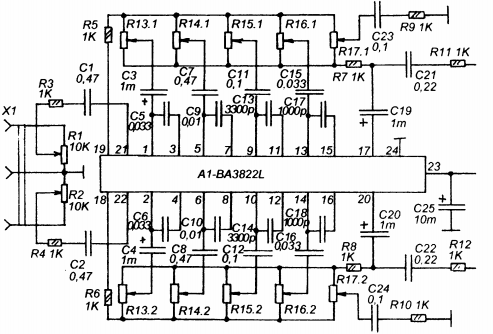

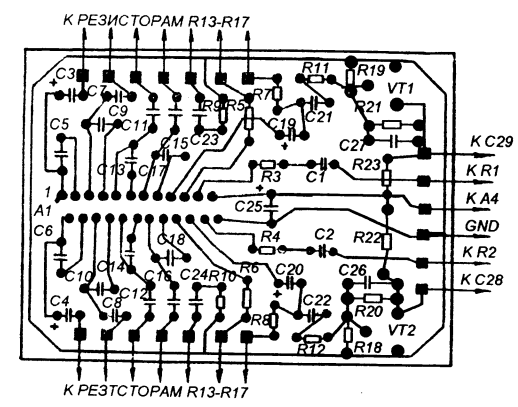

УЗЧ собран на BA3822L и 2-х транзисторах. Сигнал на А1 поступает через регуляторы громкости R1 R2. Коэффициент передачи в полосах регулируется сдвоенными резисторами R13-R17, все эти резисторы одинаковые по 47кОм. Выходной сигнал снимается с выводов 17 и 20 А1 и через С2-R11 и С22-R12 поступает на предварительные усилительные каскады на VT1 VT2. Для А1 требуется питание +5В, поэтому оно стабилизировано, так как для УМЗЧ требуется 6…18В. Стабилизатор А4 рассчитан на больший ток чем необходимо для эквалайзера, поэтому этим напряжение можно питать и другие уст-ва входящие в состав аудиокомплекса, например приемный тракт. Далее с коллекторов VT1 VT2 сигналы через С29С28 поступают на 2-а мостовых УМЗЧ А2А3 на TDA1518BQ. Каждая из микросхем содержит 2-а УМЗЧ, они подключены мостами, что обеспечивает максимальную мощность. Источник питания должен выдавать 17-18В при токе до 10А(150Вт), что обеспечит выходную мощность до 30 Вт на канал. Элементы схемы эквалайзера и стабилизатора кроме регулировочных резисторов устанавливаются на печатную плату, а УМЗЧ установлены отдельно на общий радиатор размерами 150*65 и толщиной 7 мм, высота ребер 23 мм. По материалам сайта rcl-radio.ru.
|
