Главная особенность усилителя в питании каскада на ОУ извиняющимся напряжением синхронно входному сигналу и применении в выходном каскаде режима В.

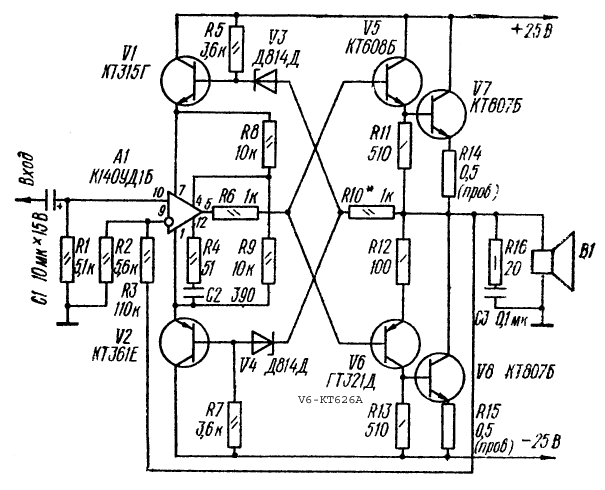

Номинальный диапазон усиливаемых частот усилителя от 10 до 50000Гц, номинальная выходная мощность при Rн=8Ом и Кгарм=0,2% — 10 Вт, Uвх(номинал)=1В, Rвх=5кОм, ток покоя 15мА. Усилитель содержит: каскад усиления напряжения на ОУ А1 и выходной каскад на V5-V8. При отсутствии сигнала выходной каскад закрыт, при этом напряжение в точке соединения стабилитронов V3 V4 и R10 равно нулю, а на выводах питания ОУ поддерживается номинальное напряжение питания поддерживаемое стабилизаторами на V1 V2. При появлении сигнала на входе напряжение в точке соединения стабилитронов увеличивается на величину выходного сигнала. В итоге ОУ получает больше напряжение сигнала, чем при обычном питании. Усилитель не боится перегрузок по входу и КЗ на выходе. Если это произойдет то Кусил.(коэффициент усиления) ОУ резко уменьшится, в результате чего уменьшится и выходное напряжение, а выходной ток будет ограничен резистором R6. Кусил. определяется соотношением R3 и R2 цепи ООС. Кусил.=1+R3/R2 Налаживание Подбираем R10 для установки нуля на выходе(R10 2,7к…3,3к). При необходимости может потребоваться подбор R1 если подстроить ноль на выходе резистором R10 не удается. *ГТ321А можно заменить на КТ626А — Б — В.. По материалам сайта rcl-radio.ru. |
