К1156ЕКхх – это понижающий импульсный стабилизатор напряжения на нагрузку до 3А, предназначенный для работы в диапазоне температур минус 10…+85°C. ОСОБЕННОСТИ • Программируемое выходное напряжение от 1,2 В до 37 В (К1156ЕК1AП) и от 1,2 В до 27 В (К1156ЕК1БП) • Точность поддержания выходного напряжения ±4 % • Выходной ток до 3A • Диапазон входных напряжений от 4,5 В до 40 В • Внутренний генератор пилообразного напряжения с частотой 150 кГц
• TTL-совместимая схема выключения, потребление в режиме ожидания 80 мкА
• Температурная защита и функция ограничения выходного тока • Высокий КПД • Требуется только 4 внешних компонента • Использование стандартных дросселей • Микросхемы поставляются в бескорпусном варианте или в корпусе 1501.5

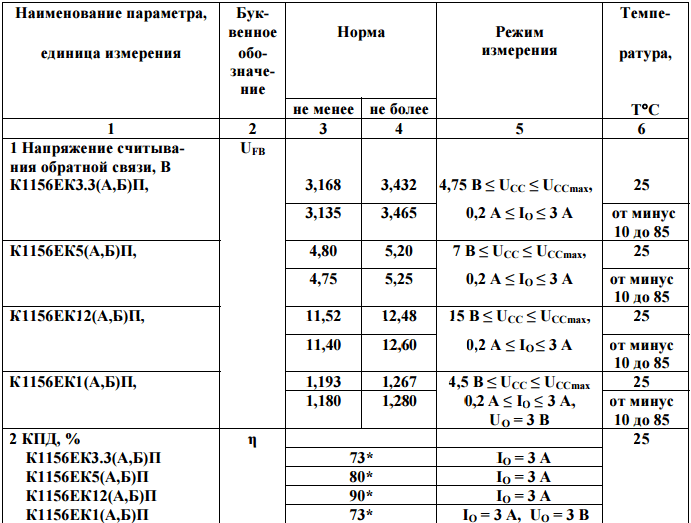

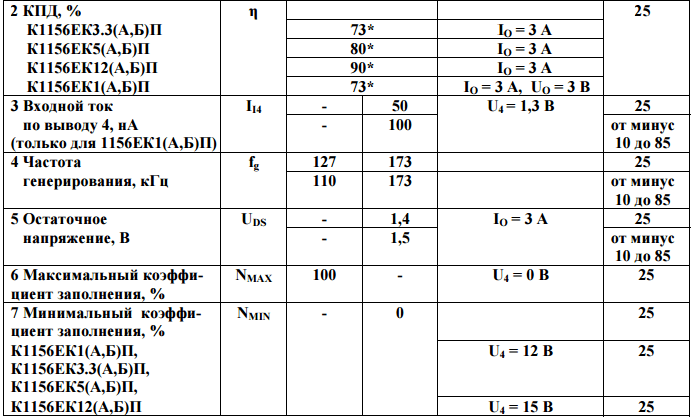

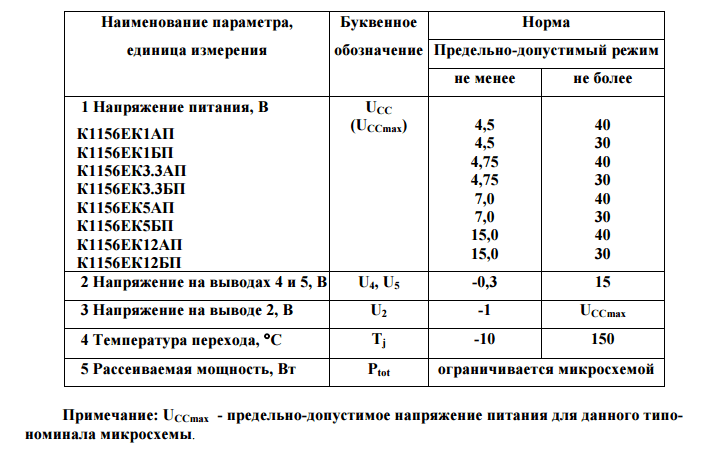

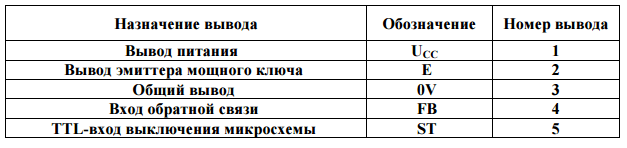

ОПИСАНИЕ ВЫВОДОВ Открыть » ПРЕДЕЛЬНО-ДОПУСТИМЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ Открыть » ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ И РЕЖИМЫ Открыть » Источник — http://www.sitsemi.ru/sk/1156ek.ht. По материалам сайта rcl-radio.ru. |
