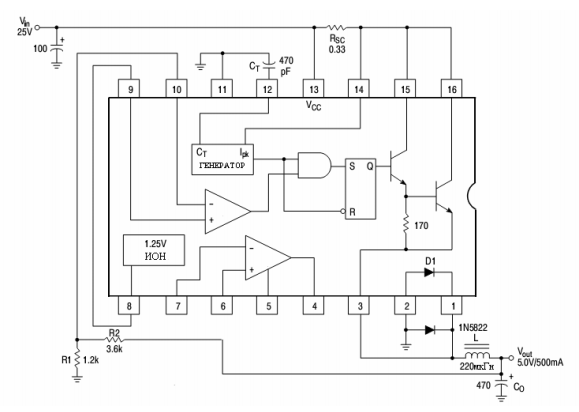

Микросхема 1156ЕУ1 представляет из себя набор функциональных элементов предназначенный для построения импульсного стабилизатора повышающего, понижающего или инверсного типа. Прибор К1156ЕУ1Т выпускается в металлокерамическом корпусе типа 4112.16-3, а КР1156ЕУ1 – в пластмассовом корпусе типа 283.16-2. ОСОБЕННОСТИ • Рассчитан для понижающих, повышающих и инвертирующих импульсных стабилизаторов • Регулировка выходного напряжения 1,25…40В • Выходной импульсный ток………..<1,5А • Входное напряжение ….2,5…40В • Рабочая частота от 0,1 до 100кГц • Отношение времени заряда/разряда — 10:1 • Диапазон рабочих температур от минус 60 до +125°С 1. Типовая схема понижающего стабилизатора

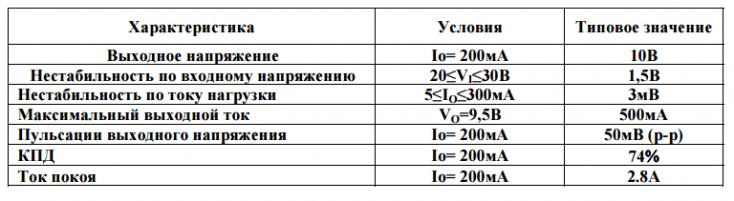

2. Типовая схема повышающего стабилизатора

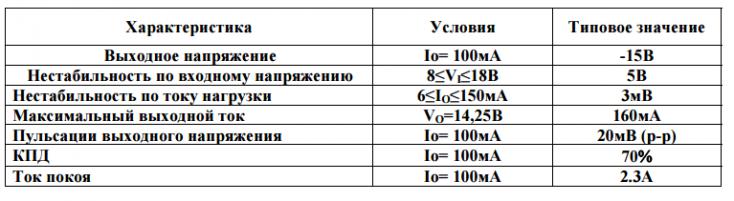

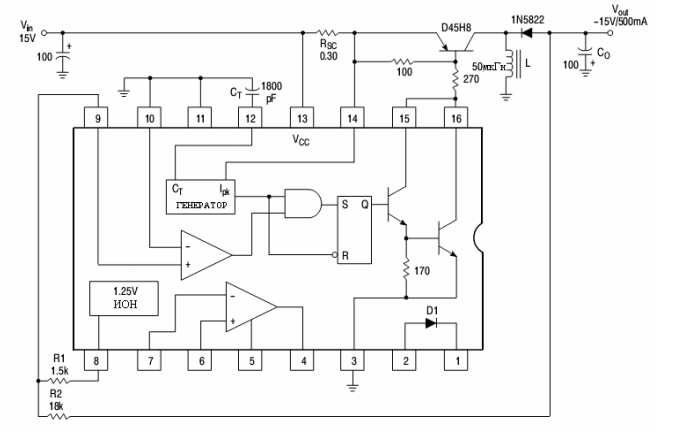

3. Типовая схема инвертирующего стабилизатора

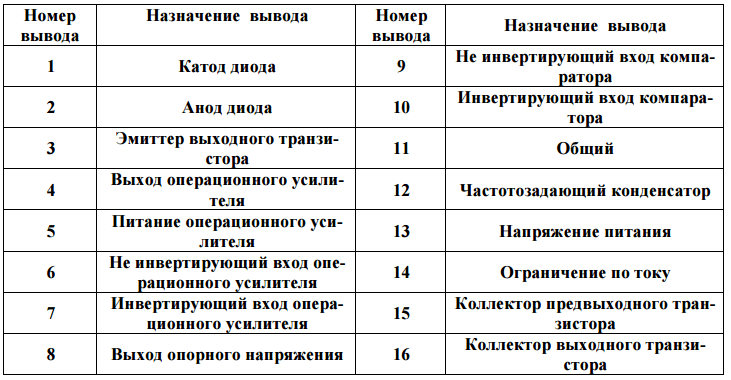

НАЗНАЧЕНИЕ ВЫВОДОВ Открыть »

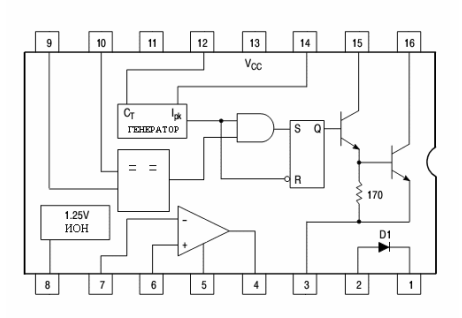

БЛОК-СХЕМА Открыть »
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ (Т = -60°С …+125°C) Открыть »

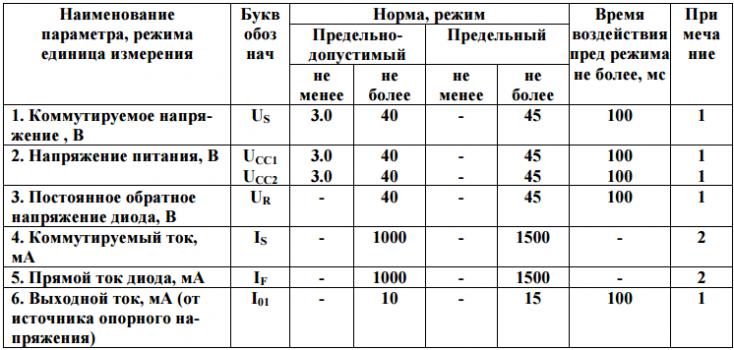

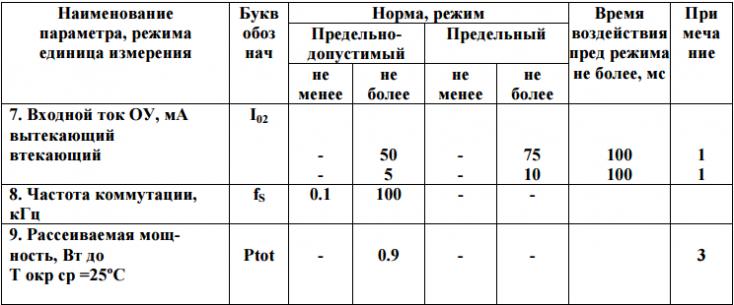

ЗНАЧЕНИЯ ПРЕДЕЛЬНЫХ И ПРЕДЕЛЬНО – ДОПУСТИМЫХ ЭЛЕКТРИЧЕСКИХ РЕЖИМОВ ЭКСПЛУАТАЦИИ Открыть »
Примечания: 1. Воздействие предельного режима со скважностью не менее 100. 2. Длительность и скважность воздействия предельного и предельно допустимого режима определяется из условия не превышения предельно допустимой мощности рассеивания. 3. При температуре окружающей среды большей 25С Ptot снижается по линейному закону: Ptot = 0.9 — (T — 25С )/ Rt, Rt = 125С/Вт. Источник — http://www.sitsemi.ru/sk/1156eu1.ht. По материалам сайта rcl-radio.ru. |
