К1182ГГ3Р — ПОЛУМОСТОВОЙ АВТОГЕНЕРАТОР ВИП
 Микросхема К1182ГГ3Р является интегральной схемой высоковольтного полумостового автогенератора. Она изготовлена по уникальной биполярной технологии, разработанной для класса ИС, ориентированных на применение в сети переменного тока до 240В.
ИС преобразует постоянное напряжение (в частности, выпрямленное сетевое напряжение) в высокочастотное напряжение 30-50 кГц и позволяет создавать гальванически развязанные вторичные источники питания мощностью до 12 Вт.
Номиналы элементов для входного напряжения сети 220В х 50Гц и выходной частоты 30-50 кГц выбираются следующим: C1 — 4.7мкФ х 450В; С2 — 4.7 нФ х 30В; C3, C4 — 0.1 мкФ х 10В; C5, C6 — 0.33-0.47 мкФ х 10В; С7, С8 — 22 220 нФ х 250В; |
Резисторы: R1 — 10 Ом х 0.25 Вт; R2 — 1 МОм х 0.125 Вт; R3 — 0.47 МОм х 0.125 Вт; R4, R5 — 1020 Ом х 0.125 Вт; R6, R7 — 2747 Ом х 0.25 Вт; |
Трансформатор изготавливается на ферритовом (броневом или Ш-образном сердечнике), параметры сердечника, первичной обмотки L2 и вторичной L4 зависят от мощности, коэфициента трансформации, требований по ограничению электромагнитных помех и т.д.. На вторичных обмотках управления L1 и L3 необходимо создать напряжение 4-5 В. Как один из примеров практической реализации можно рекомендовать трансформатор, выполненный на сдвоенном ферритовом кольце диаметром 20 мм (феррит М2000НМ1) с индуктивностью первичной обмотки 35-40 мГн. Дополнительно, для уменьшения мощностных потерь при переключении автогенератора, можно рекомендовать подключение конденсатора емкостью 300-1500 пФ между выводами Q и Vcc микросхемы. Конкретный номинал будет зависеть от индуктивности первичной обмотки трансформатора. Общая рекомендация по выбору его номинала – получить максимальный завал фронтов импульса без его искажения во всем диапазоне изменения питающего напряжения и нагрузки. ОПИСАНИЕ ВЫВОДОВ Открыть »

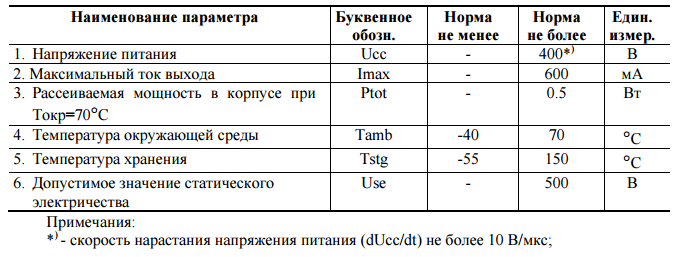

АБСОЛЮТНЫЕ ГРАНИЧНЫЕ ЗНАЧЕНИЯ (Т = -40°С … +70°C) Открыть »

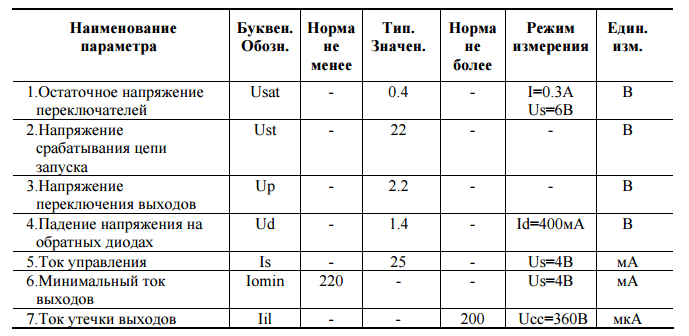

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ (Т =+25°С) Открыть » Основные электрические параметры при приемке и поставке должны соответствовать значениям, приведенным в таблице при температуре окружающей среды +25°C.
Источник — http://www.sitsemi.ru/sk/1182gg3.ht. По материалам сайта rcl-radio.ru. |
