Микросхема К1182КП5Р представляет собой сетевой импульсный преобразователь напряжения для питания устройств постоянного напряжения. Может применяться для вращения электродвигателей (например, в бритвах, вентиляторах). ОСОБЕННОСТИ • Питание микросхемы от сети переменного тока (от 110 В — 20% до 230 В + 20%) • Стабилизированное выходное напряжение в диапазоне от 10 В до 150 В (при ~230 В) • Выходной ток — до 150 мА • Наличие защиты по току (перегрузка и короткое замыкание) • Малое потребление • Малое количество навесных элементов • Температурный диапазон от — 40° до +70°С
 РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ

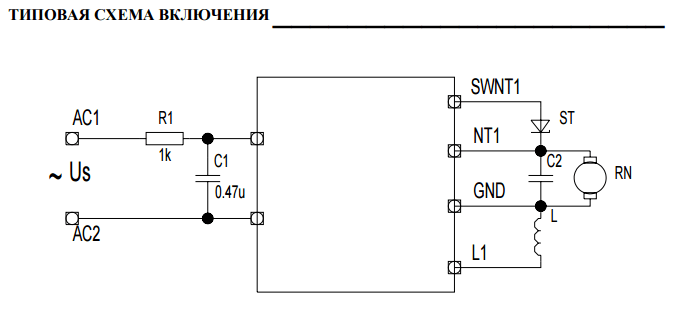

Необходимо отметить следующую особенность применения ИС для электродвигателей. 1. Напряжение на электродвигателе RN должно равняется напряжению на стабилитроне ST. Через стабилитрон ST, подключаемый между выводами SWNT1 и NT1, течёт ток порядка 0.2 мА, поэтому стабилитрон должен обеспечивать выполнение этого требования. 2. Индуктивность L выбирается от 5 мГ до 10 мГ. Так для L = 5 мГ частота переключения на максимальном (320 В) напряжении сети составляет 15 мкс. При уменьшении напряжения сети, например, до 100 В частота переключения увеличивается до 25 мкс. 3. Ёмкость C2 выбирается от 4.7 мкФ до 47 мкФ; её рабочее напряжение должно быть не меньше напряжения электродвигателя RN. 4. Ёмкость C1 равна 0.47 мкФ, напряжение не меньше 450 В. 5. Мощность резистора R1 определяется средним значением протекающего через него током и зависит от используемого электродвигателя RN. Ёмкость C1 и резистор R1 введены в типовую схему включения для того, что бы исключить возможность выхода из строя микросхемы при резкой подачи напряжения сети при включении микросхемы. Если, например, при моменте включения в сети было максимальное напряжение (320 В), то через резистор R1 = 1000 Ом начинает течь ток от 320 мА (и уменьшается до 5-30 мА) при ёмкости C1 = 0 В при начале (и увеличение до рабочего напряжения сети). ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ (T = -40° 70°С) Открыть »

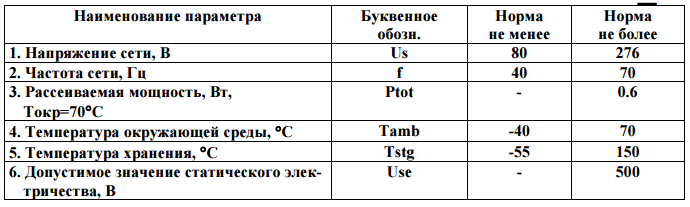

ПРЕДЕЛЬНЫЕ И ПРЕДЕЛЬНО-ДОПУСТИМЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ Открыть »
