К1290ЕКхх, К1290ЕФ1хх — это понижающий импульсный стабилизатор напряжения на нагрузку до 3А
 К1290ЕКхх, К1290ЕФ1хх — это понижающий импульсный стабилизатор напряжения на нагрузку до 3А,
предназначенный для работы в диапазоне температур корпуса минус 10…+85°C (К1290ЕххП) и минус 60…+125°C (К1290ЕххХ). Фиксированное выходное напряжение:
- 3,3 В – К1290ЕК3.3(А,Б)П, К1290ЕК3.3Х,
- 5 В – К1290ЕК5(А,Б)П, К1290ЕК5Х,
- 12 В – К1290ЕК12(А,Б)П,
- 15 В – К1290ЕК15(А,Б)П
ОСОБЕННОСТИ
- Программируемое выходное напряжение от 1,2 В до 37 В — К1290ЕФ1(А,Б)П, К1290ЕФ1Х
- Точность поддержания выходного напряжения ±4 %
- Выходной ток до 3A
- Диапазон входных напряжений от 6 В до 40 В
- Внутренний генератор пилообразного напряжения с частотой 52 кГц
- TTL-совместимая схема выключения, потребление в режиме ожидания 200 мкА
- Температурная защита и функция ограничения выходного тока
- Высокий КПД
- Требуется только 4 внешних компонента
- Использование стандартных дросселей

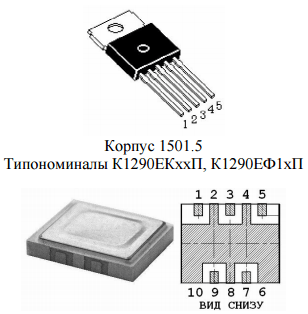

- Микросхемы поставляются в бескорпусном варианте, а также в корпусах 1501.5 или КЮЯЛ.432264.090.

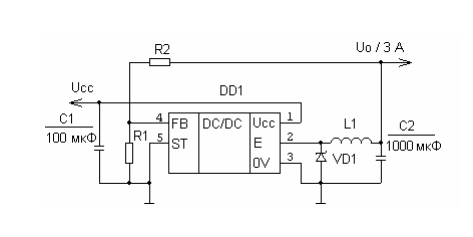

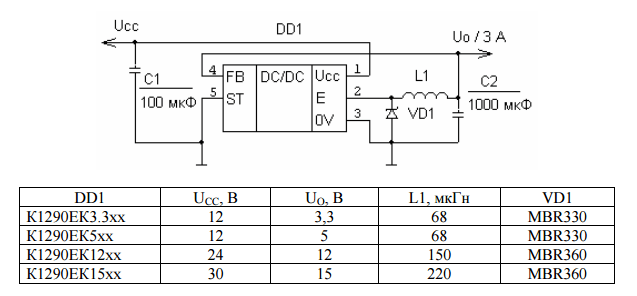

Типовая схема применения для К1290ЕК3.3хх, К1290ЕК5хх, К1290ЕК12хх, К1290ЕК15хх
Выходное напряжение вычисляется по формуле:
Источник — http://www.sitsemi.ru/sk/1290ek.ht. По материалам сайта rcl-radio.ru. |
