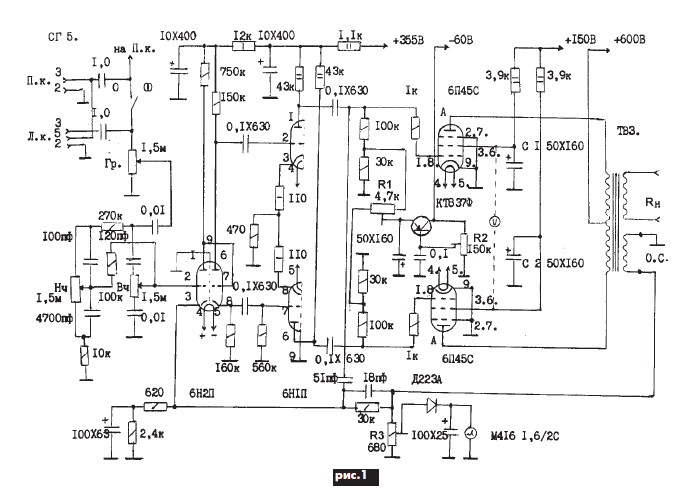

В статье описан мощный ламповый УМЗЧ, построенный на пальчиковых лампах 6H2П, 6Н1П, 6П45С, схему которого автор скомбинировал из нескольких ламповых усилителей с выходной мощностью 25…50 Вт, работавших на цокольных лампах. Принципиальная электрическая схема усилителя показана на рис.1, схема соединений обмоток выходного трансформатора – на рис.2, принципиальная электрическая схема блока питания – на рис.3. Моточные данные силового трансформатора приведены в таблице. Технические характеристики УМЗЧ Выходная мощность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2*200 Вт Потребляемая мощность: холостой режим . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 Вт рабочий режим. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 275 Вт Диапазон частот . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,01…40 кГц Коэффициент нелинейных искажений . . . . . . . . . . . . . . . . . . . . . 0,5% Амплитуда входного сигнала. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 В Глубина регулировки тембра . . . . . . . . . . . . . . . . . . . . . . . . . ±15дБ Сопротивление нагрузки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Ом
Конденсаторы электролитические лучше использовать импортные малогабаритные на напряжение не ниже указанного в схеме. Конденсаторы темброблока любые, а гальванической развязки и защиты сетевых помех 0,1 мкФ*630 В. Применены индикаторы от старых бобинных магнитофонов («Илеть”, «Юпитер”). Выходные лампы усилителя установлены горизонтально, но при этом выводы 3 и 8 лампы 6П45С должны находиться вертикально во избежание межэлектродных замыканий. Охлаждение силовой и выходной частей усилителя принудительное. Выходные лампы, трансформаторы и силовой трансформатор нужно экранировать от остальных узлов усилителя, как показано на фото. В качестве выходного трансформатора использован силовой трансформатор TC180 от лампового телевизора на две катушки. Все его обмотки удаляют и наматывают по данным, приведенным на рис.2. Намотка выходного трансформатора сложная, очень важно соблюдение количества витков и межобмоточных соединений. Обмотки 2, 3, 5, 6 наматывают в три слоя и выводят на существующие выводы катушек. Обмотки 1, 4, 7 однослойные. Они выведены только на два вывода, так как включены параллельно. Обмотку 8 наматывают последней и выводят на два оставшихся вывода. После сборки трансформатора нужно соединить обмотки между собой (рис.2). Изоляция между слоями обмоток 3, 5, 6 взята от больших неполярных конденсаторов. Она точно подходит по размерам, если предварительно удалить фольгу. Между обмотками высокого напряжения и обмотками нагрузки использована штатная изоляция TC180. Намотка обмоток плотная виток к витку. Изоляция между слоями укладывается также плотно, это необходимо во избежание вибрации витков со звуковой частотой и чтобы вошли все обмотки.
Силовой трансформатор типа СТ- 270 – от цветного лампового телевизора. Сетевая обмотка заводская, обмотку на 110 В также можно использовать заводскую, так как она намотана сразу после экрана. Все остальные обмотки удаляют и наматывают по данным таблицы.
Диоды и конденсаторы блока питания установлены на текстолитовой плате между усилителями. Резисторы и диоды Д1–Д4 распаяны на гребенках. Дроссель Др1 намотан на магнитопроводе Ш10*20 и содержит 600 витков провода ПЭЛ:1 диаметром 0,25 мм. Анодное напряжение выпрямляется тремя мостами на диодах Д7–Д18, включенных последовательно. Накальное питание ламп 6H2П – постоянное, выпрямленное диодами Д5, Д6, лампы 6Н1П – переменное с положительным потенциалом, взятым от анодного напряжения +355 В. Накал выходных ламп 6П45С осуществляется переменным напряжением 6,3 В, отдельным для каждой пары. Вентиляторы охлаждения – четырехдюймовые от компьютера на напряжение 220 В. Переключателем S2 вентиляторы Эд1 и Эд2 переключаются на напряжение 127 В для снижения оборотов при работе в холодных условиях. Конденсатор 0,047 мкФ*630 В исключает щелчок при отключении. Настройка. Резистором R1 устанавливают баланс выходных ламп, добиваясь нулевых показаний на вольтметре (на рис.1 показан пунктиром), включенном между конденсаторами C1, C2. Шкала вольтметра 3 В. Резистором R2 регулируют напряжение смещения на выходных лампах. Перед настройкой необходимо установить R2 в крайнее верхнее положении. С помощью резистора R3 настраивают индикатор уровня выходного сигнала. При самовозбуждении усилителя выводы обмотки обратной связи нужно поменять местами. По материалам сайта rcl-radio.ru. |
