MAX9721 — стерео усилитель для наушников с фиксированным коэффициентом усиления
 MAX9721 — стерео усилитель для наушников с фиксированным коэффициентом усиления. ИМС специально разработана для применения в малогабаритной переносной аппаратуре. В MAX9721 используется технология DirectDrive позволяющая работать при однополярном питании на заземленную нагрузку без разделительных конденсаторов.
Микросхема имеет три коэффициента усиления, что позволяет снизить до минимума кол-во внешних элементов:
- MAX9721A: -2V/V
- MAX9721B: -1.5V/V
- MAX9721C: -1V/V

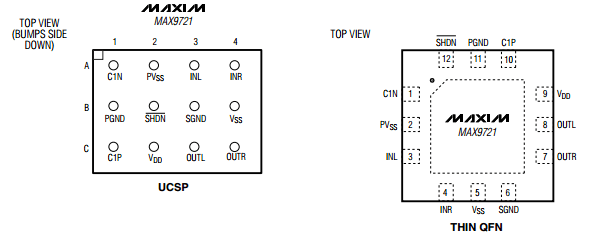

Выходная мощность усилителя для наушников 20 мВт на нагрузке 32 Ом (THD+N=0.006 %). Имеется встроенная защита от акустических щелчков по время включения и выключения. Ток потребления микросхемы 2,2мА и 1 мкА в дежурном режиме. Основная особенность микросхемы это низкое напряжение питания от 0,9 до 1,8В, что позволяет использовать для питания микросхемы всего одну АА или ААА батарейку. MAX9721 выпускаются в миниатюрных 12-и контактных UCSP (1.54×2.02×0.6 мм) и QFN (4x4x0.8 мм) корпусах.
MAX9721.pd. По материалам сайта rcl-radio.ru. |
