Мини усилитель мощности 30W

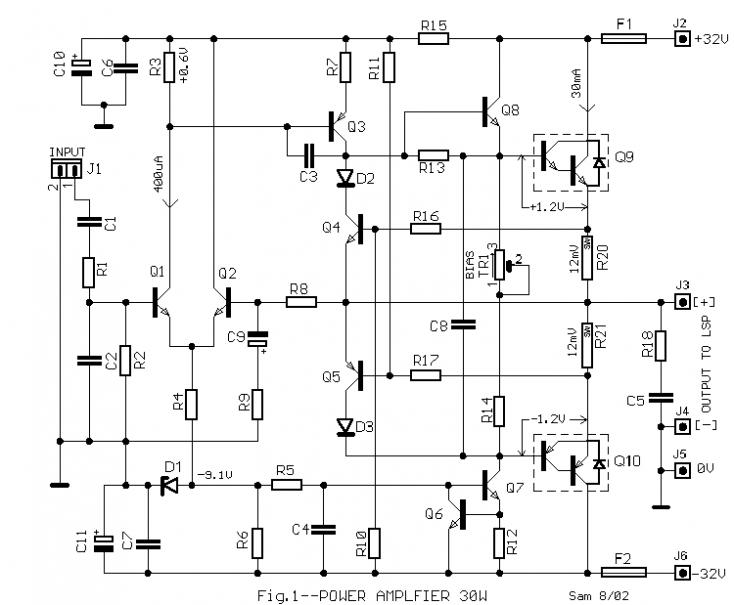

Много раз мы нуждались в небольшом усилителе мощности, но хорошего качества, сделанный из различимых компонентов. Данный усилитель как раз обеспечивает эти требования. Силовые транзисторы которые обведены на схеме пунктиром установлены на радиатор , так же надо положить между ними подходящий слой слюды и термо-пасту для лучшего температурного охлаждения. Ток смещения регулируется резистором TR1, следующим образом — в одно из плеч из резисторов R20 или R21 подключаем мультиметр на диапазоне 200 мВ и мы регулируем TR1 до тех пор пока не добъёмся напряжения 12mV(показано на схеме). Эти напряжения соответствует току в 30 мА. После 15 мин. работы усилителя при отсутствии сигнала на входе еще раз повторяем замер и подстраиваем TR1 если необходимо.
Элементная база |
| R2=47Kohm |
R18=22ohm 1W |
D2-3=1N4148 |
| R3=1.5Kohm |
R19=NC |
Q1-2=BC550C |
| R4-5=10Kohm |
R20-21=0.39ohm 4W |
Q3=MPSA56 |
| R6=5.6Kohm |
TR1=250ohm trimmer |
Q4=BC547B |
| R7=10ohm |
C1=470nF 100V MKT |
Q5=BC212 |
| R8=47Kohm |
C2=1nF 100V MKT |
Q6=BC183 |
| R9=560ohm |
C3=68pF ceramic |
Q7-8=MPSAO6 |
| R10-11=8.2Kohm |
C4-8=22nF 100V MKT |
Q9=TIP141 |
| R12-15=120ohm |
C5-6-7=100nF 100V MKT |
Q10=TIP146 |
| R13=680ohm |
C9=47uF 25V |
F1-2=1.6AT FUSE |
| R14=330ohm |
C10-11=220uF 63V |
All the resistors is 1/4W 1% except quote differently(не указанные резисторы мощностью 0,25Вт) |

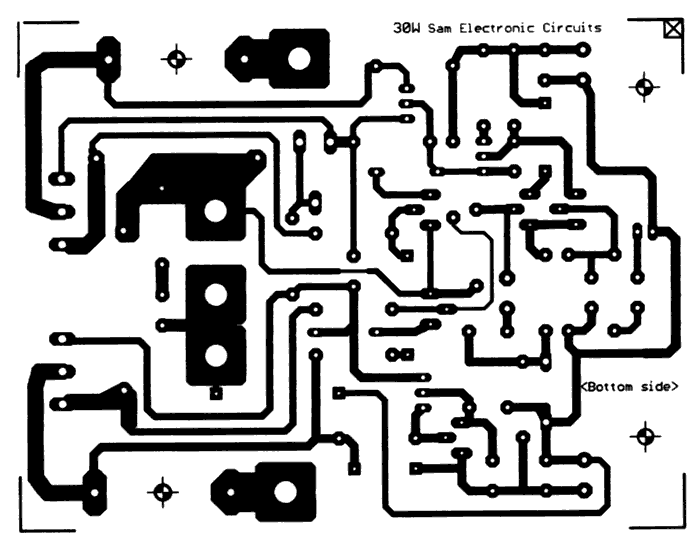

Печатная плата
Источник http://users.otenet. По материалам сайта rcl-radio.ru.gr |
