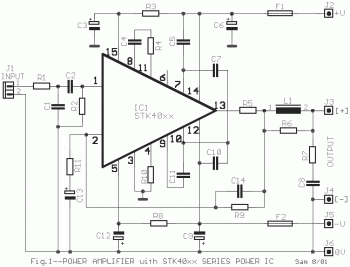

Аудио усилитель на основе микросхемы серии STK400xx. Эта микросхема даст вам очень хорошее качество звука, эта микросхема STK40xx имеет малую стоимость. Вы легко получите хорошую выходную мощность используя данную микросхему при минимуме внешних элементов. Сборка усилителя на данной микросхеме не требует особых знаний и опыта, только обратите внимание на контакты элементов, чтобы они были целы, следите за качеством пайки, а так же усилитель должен быть оснащен один достаточной мощности блоком питания.
Элементная база R1-4 = 1kohm 33Kohm R2 = R3-8 = 100ohm R5 = 0.22ohm 5W R6 = 10ohm 2W R7 = 6,8 Ом 2W R9 = 12Kohm 10kohm R10 = R11 = 680ohm C1 = 560 пФ 100V керамических или др. C2-7 = 1 мкФ 63V MKT C3-12 = 220 мкФ 63V C4-5-10 = 100 пФ C6-9 = 47uF 63V C8 = 100 мкФ 100V MKT C11 = 1 мкФ 100V MKT C13 = 100 мкФ 25V C14 = 10pF 100V керамических или др. L1 = 3H [15 витков 1 мм провод на оправке диаметром 6мм] F1-2 = 2А предохранитель IC1 = STK4036 …… STK4044 STK40xx Серия: STK 4036> Напряжение питания: ± 35V — ± 53,5 V; Мощность (8R нагрузка): 50W STK 4038> Напряжение питания: ± 40V — ± 58V; Мощность (8R нагрузка): 60W STK 4040> Напряжение питания: ± 43V — ± 63V; Мощность (8R нагрузка): 70W STK 4042> Напряжение питания: ± 46V — ± 67V; Мощность (8R нагрузка): 80 Вт STK 4044> Напряжение питания: ± 51У — ± 74V; Мощность (8R нагрузка): 100V Источник — http://skema-elektronik.blogspot.com/2009/06/power-audio-amplifier-based-on-stk400xx. По материалам сайта rcl-radio.ru.html |
