Простой HI-FI УМЗЧ

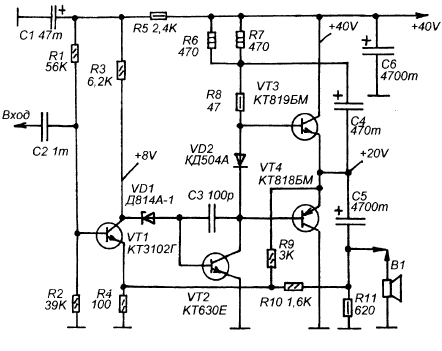

Усилитель сделан по схеме работающей в режиме АВ, гальваническая связь всех каскадов позволила охватить весь усилитель петлей широкополосной отрицательной обратной связью. Что обеспечило высокую стабильность работы при изменении питающего напряжения и температуры окружающей среды. Напряжение ОС снимается с эмиттеров выходных транзисторов и через R9 поступает на эмиттер VT1. Вторая ООС через R10 введена для уменьшения влияния конденсатора С5 на выходное сопротивление усилителя. Что дополнительно влияет на снижение КНИ. Напряжение смещения базы выходных транзисторов поступает на VD2 включенного в цепь коллектора VT2. Нелинейность вольт-амперной харак-ки диода и ее зависимость от температуры окружающей среды используется для стабилизации выходного каскада. С4 предотвращает самовозбуждение УМЗЧ на ВЧ, R11 предотвращает нарушение режима работы в случае обрыва цепи нагрузки.
Характеристики:
- Номинальная мощность 16Вт, максимальная 20Вт
- Номинальная чувствительность 0,32В
- КНИ на f=1кГц не более 0,25%
- Полоса пропускания при неравномерности АЧХ не более 2 дБ от 20 до 20кГц
- Отношение сигншум -80Дб
Источник питания — не стабилизированный, КТ3102Г можно заменит на КТ3102Е или на КТ 342Г. КТ630 на КТ807, он установлен на небольшой металлический радиатор. Выходные транзисторы имеют радиатор площадью не менее 100 кв см. Налаживание сводится к симметрированию проходной динамической характеристики путем подбора номиналов R1 R2. При этом постоянное напряжение на эмиттерах выходных транзисторов должно быть равно половине питания. Кроме того VD2 подбираем так чтобы, на нем падало напряжение 0,9В. По материалам сайта rcl-radio.ru. |
