Термостабильный усилитель мощности
Характеристики:
- Номинальная выходная мощность при Rн=4Ом — 25Вт
- Номинальное входное напряжение — 1В
- Коэффициент гармоник на частоте(Гц) в %:
1000 — 0,1 5000 — 0,14 10000 — 0,2 20000 — 0,35
- Полоса частот от 20 до 150000Гц
- Максимальная скорость нарастания выходного напряжения 8 Вмкс
- Rвх=150кОм

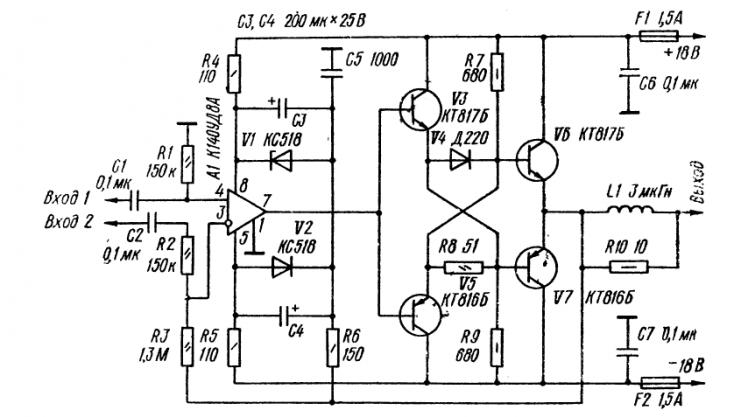

Усилитель мощности двухкаскадный, первый каскад выполнен на ОУ, второй на транзисторах V3 V5 V6 V7. Для получения максимального размаха усиливаемого сигнала применено плавающее питание ОУ за счет подачи в цепь питания части выходного сигнала через R6). Выходной каскад — параллельный усилитель, для улучшения амплитудной характеристики между базами V6 V7 включен диод V4, при отсутствии входного сигнала или его малого значения диод закрыт и не влияет на схему. В момент ограничения нарастающего в положительную сторону сигнала (когда токи через R7 и базу V6 становятся равными, когда V5 закрывается) напряжение обратного смещения да V4 начинает уменьшаться, так как V3 открыт и сигнал на его эмиттере продолжает увеличиваться. Но когда наступает момент и диод открывается, образуется канал усиления V3-V4-V6, вместо V5-V6. При этом усиление сигнала нарастающего в отрицательную сторону, аналогично образует канал V5-V4-V7. R8 шунтирует V4 устраняя изломы выходного сигнала в моменты закрытия V3 V5 и открывания V4. Высокая термостабильность достигается использованием хорошей тепловой связи между V3 V6 и V5 V7. Наличие двух входов упрощает использование усилителя в многополосных системах с раздельными фильтрами на входе. Если использовать только один вход, то другой необходимо заземлить. Транзисторы V3 V6 и V5 V7 закреплены попарно на пластинчатых теплоотводах из листового алюминиевого сплава толщиной 2 мм, размерами 80*70мм. При установки транзисторов на теплоотвод необходимо использовать термопасту, например ЦИАТИМ-201. ОУ-К140УД8, К140УД6,10,11, К544УД1. L1 — намотана на каркасе диаметром 7мм и длиной 25 мм, она содержит 30 ПЭВ-2 1,0, намотка в 2-а слоя. При правильной сборке налаживание усилителя не требуется.. По материалам сайта rcl-radio.ru. |
