Три простых УМЗЧ
1. Усилитель при Uпит = 12В развивает мощность до 3 Вт при Rн=4 Ом. Чувствительность 50 мВ, диапазон при неравномерности 6 дБ 50…16000кГц, КНИ не более 1% при номинальной выходной мощности.

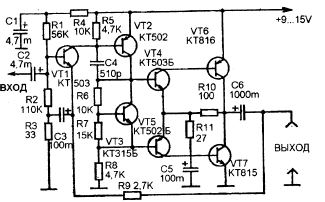

2. Усилитель при питании 12В развивает мощность до 5Вт, при этом КНИ не более 0,35%, а диапазон рабочих частот при неравномерности 6 дБ от 40 до 20000Гц. Rн=4 Ом. Для большей термостабилизации оконечного каскада включена терморегулирующая цепь на VT3. В точке соединения VT6 VT7 устанавливаем половину напряжения с помощью резистора R7.

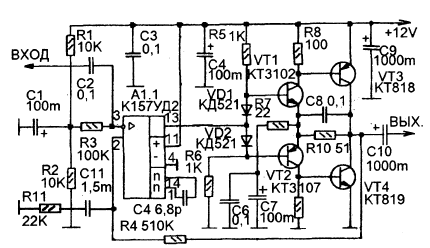

3. Усилитель обеспечивает выходную мощность на нагрузке 4 Ом — 8Вт, при Uпит=12В. Номинальное входное напряжение 0,2В. Диапазон воспроизводимы частот при неравномерности АЧХ 0,5дБ от 40 до 20000Гц. КНИ при номинальной выходной мощности на f=1000Гц не более 0,05%, отношение сигншум=-85дБ. Усилитель собран на половине микросхемы К157УД2(в стерео варианте можно использовать один ОУ), R1 и R2 обеспечивают смещение рабочей точки ОУ, роль земли для ОУ играет R1 R2 R3 C1. Входной сигнал через С2, который после поступает на инвертирующий вход А1.1. Выходной каскад собран на VT1-VT4, включенный по схеме с ОЭ. Выход каскада охвачен местной ООС(R7R10C6C7), ее коэффициент усиления равен четырем. Коррекцию АЧХ производит С8, что повышает устойчивость усилителя на ультракоротких частотах и устраняет самовозбуждение. Весь усилитель охвачен общей ООС по постоянному и переменному току — с выхода R4 на прямой вход А1.1. Изменяя сопротивление этого резистора можно устанавливать общий коэффициент усиления. По материалам сайта rcl-radio.ru.
|
