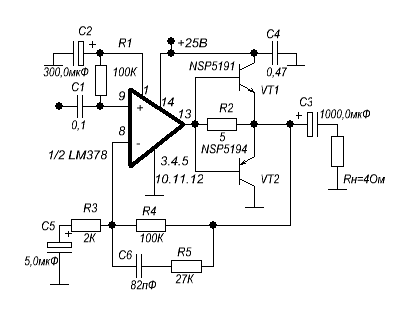

10 Ватт
VT1 можно заменить на КТ817В, VT2 — КТ816В, микросхему можно заменить на К157УД1 УМЗЧ на 40Вт/8Ом или 60Вт/4Ом

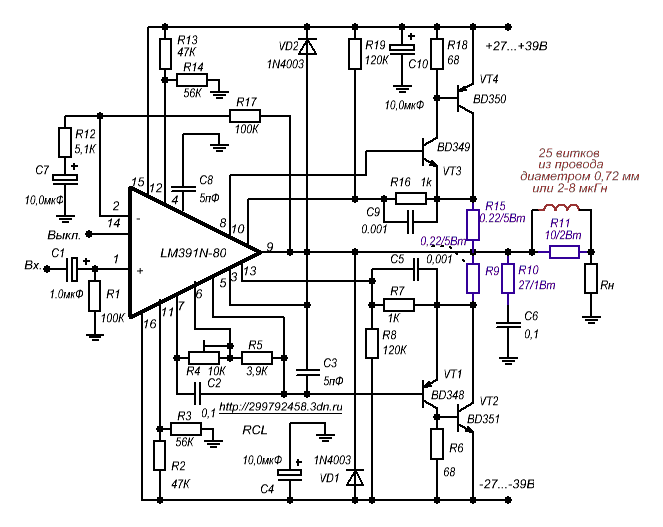

1. Тепловое сопротивление радиаторов для BD348 и BD349 равно 50°С/Вт, а для транзисторов BD351 и BD350 — 3,9°С/Вт. 2. Можно заменить 1N4004 на КД208, BD349 на КТ817Г, BD348 на КТ816Г, BD350 на КТ818М, BD351 на КТ819М. 3. Все резисторы МЛТ-0,25 или ВС-0,25 кроме тех которые указаны синим цветом на схеме. 4. Дежурный режим, на первом рисунке показан вариант использования дежурного режима, на втором рисунке использован вариант подключения защиты от щелчков в АС во время подачи питания на усилитель.

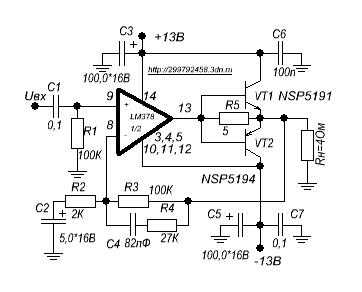

Простой УМЗЧ на 12Вт с двух полярным питанием
Схема УМЗЧ на 12Вт аналогична первой схеме на этой странице, с одним лишь отличием — использование двух полярного питания +/-13В, что позволило обойтись от выходного электролитического конденсатора. Данный усилитель обладает низким КНИ, прост в сборке и практически не нуждается в наладке. Мостовой усилитель на TDA2020 24Вт
Выходная мощность усилителя 24Вт при двухполярном питании +/-14В, Rн=8 Ом, КНИ менее 1%. Справка — TDA2020 Фирма производитель — PHILIPS Напряжение источника питания номинальное ±17В Напряжение источника питания минимальное ±5В Напряжение источника питания максимальное ±22В Выходная мощность, Вт 20 КНИ 10% при максимальной мощности Максимальный выходной ток 3,5мА Номинальный ток потребления 60мА Эффективное значение шума на выходе 4мкВ Входное сопротивление 5МОм (без учета внешних подключений) Тепловое сопротивление 3 Вт/C° Коэффициент усиления по напряжению 30 дБ Сопротивление нагрузке 4 Ом Усилитель на 50Вт

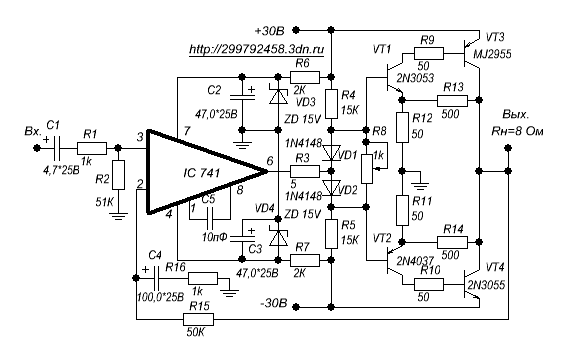

На рисунке представлена простая схема усилителя мощности построенного на элементах: 741, 2N3053, 2N4037, 2N3055 и MJ2955 которые обеспечивают выходную мощностью 50 Вт на 8 нагрузке. Источник питания должен выдавать +/-30В/3A для моно усилителя или 5А для стерео.. По материалам сайта rcl-radio.ru. |
