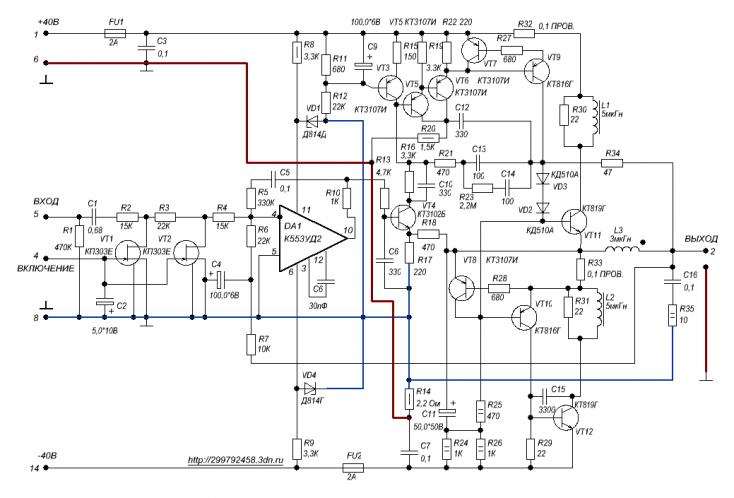

УМЗЧ 60Вт/8Ом


C1 = 0,68

C2 = 5,0*10В

C3 = 0,1

C4 = 100,0*6В

C5 = 0,1

C6 = 330

C6 = 30пФ

C7 = 0,1

C9 = 100,0*6В

C10 = 330

C11 = 50,0*50В

C12 = 330

C13 = 100

C14 = 100

C15 = 3300

C16 = 0,1

FU1 = 2А

FU2 = 2А

L1 = 5мкГн

L2 = 5мкГн

L3 = 3мкГн

VD1 = Д814Д

VD2 = КД510А

VD3 = КД510А

VD4 = Д814Г

VT1 = КП303Е

VT2 = КП303Е

VT3 = КТ3107И

VT4 = КТ3102Б

VT5 = КТ3107И

VT6 = КТ3107И

VT7 = КТ3107И

VT8 = КТ3107И

VT9 = КТ816Г

VT10 = КТ816Г

VT11 = КТ819Г

VT12 = КТ819Г

R1 = 470К

R2 = 15К

R3 = 22К

R4 = 15К

R5 = 330К

R6 = 22К

R7 = 10К

R8 = 3,3К

R9 = 3,3К

R10 = 1К

R11 = 680

R12 = 22К

R13 = 4,7К

R14 = 2,2 Ом

R15 = 150

R16 = 3,3К

R17 = 220

R18 = 470

R19 = 3.3К

R20 = 1,5К

R21 = 470

R22 = 220

R23 = 2,2М

R24 = 1К

R25 = 470

R26 = 1К

R27 = 680

R28 = 680

R29 = 22

R30 = 22

R31 = 22

R32 = 0,1 ПРОВ.

R33 = 0,1 ПРОВ.

R34 = 47

R35 = 10

Устройство состоит из четырех каскадного предварительного усилителя DA1 VT3-VT6 VT9 работающего в режиме А, выходного каскада VT10-VT12, узла защиты выходного каскада от перегрузок VT7 VT8 и элементов задержки включения входного сигнала VT1 VT2.

Усилитель имеет следующие характеристики:

  • Номинальная выходная мощность 60 Вт
  • Коэффициент гармоник не более 0,05%
  • Полоса рабочих частот от 20 до 100000Гц
  • Отношение сигнал шум ( не взвешенное) 100дБ
  • Напряжение питания +/-40В
  • Ток покоя выходного каскада 0 мА

Весь усилитель охвачен глубокой ООС по постоянному току(через R7), поддерживающий на выходе усилителя нулевое напряжение. VT7 VT8 защищают выходной каскад от КЗ в нагрузке ограничивая ток через транзисторы VT11 VT12. Для устранения щелчков во время включения усилителя существует система задержки включения на входе усилителя VT1 VT2, для ее включения на вывод 4 узла необходимо подать напряжение — 21В.

Точность всех резисторов и конденсаторов должна быть не хуже 10%, а элементов R18 R34 C13 C14 не хуже 5%. L1 L2 — ДМ3. Катушка L3 выполнена (в два слоя виток к витку, длина намотки 12мм) на каркасе диаметром 12,5мм и содержит 18 витков провода ПЭВ-2 1,18.

Особое внимание необходимо уделить правильной развязки цепи питания и шинам с сигнальной и сильноточной землей(они показаны на схеме разным цветом) для уменьшения гармонических искажений. Рекомендовано сигнальную землю размещать совместно с проводом источника сигнала, то есть в экранированном проводе расположен сигнальный провод, а сам экран это и есть сигнальная земля. Далее с платы сильноточную землю и выхода усилителя скручивают, образуя витую пару, и провод сильноточной земли и землю от источника питания прикрепляют к шасси корпуса усилителя. Сильноточная  и сигнальная земля связаны между собой низкоомным сопротивлением 2,2 Ом, в принципе можно считать что это единый провод, на НЧ этот низкоомный резистор замкнут накоротко,  но на ВЧ где сказывается индуктивность проводов, низкоомный резистор обеспечивает замыкание земляных шин.

При правильной разводке земляных шин усилитель будет обеспечивать низкий (как заявлено в характеристиках) процент нелинейных искажений.

Усилитель при правильной сборке и монтаже в настройке не нуждается.

Рисунок печатной платы. По материалам сайта rcl-radio.ru.
