Усилитель мощности 300W
Во многих случаях мы хотим усилитель выдавал мощность больше чем 100W который является усилителем — средней мощности. Если вы хотите, чтобы усилитель подходил по мощности для небольшой комнаты, небольшого клуба или открытого пространства, то данный усилитель это что вы именно искали. Он легок в повторении и не содержит дорогих и дефицитных деталей. Особое внимание надо обратить к механической части конструкции — к теплоотводам.
Описание: схема усилителя основана на транзисторах Q1-Q9, которые является усилителем с высоким коэффициентом усиления, низким энергопотреблением. Вход состоит из двух симметричных дифференциальных усилителей Q1-2 и Q5-6, питаемых от источника питания — Q3-4, который питает каждый транзистор током равным 0.7mA. Резисторы установленные в цепь эмиттеров транзисторов, для стабилизации усиления и линейности каскада. Для тока смещения и теплового баланса, регулируются Q8 — TR1, на уровне 200 мА. Q12-15 защищает транзисторный выход путем контроля тока и напряжения через R35-45, соответственно, в обход существующей базы, если они превышают установленный лимит. Диоды D4-6 защиты от обратного тока Q10-11. Стабилизации рабочей частоты усилителя достигается за счет использования компенсации качестве цепочки C6, 11,12 и RC фильтра — R31/C10 R46/C15. Эти транзисторы в пунктирной линии должен быть сделан на общих теплоотводах, чтобы получить необходимый теплоотвод и быть стабильными по тепловому режиму. Так же можно использовать вентилятор для уменьшения площади и габаритов радиаторов и тепловой стабилизации. Элементная база |
| R27-32= 100ohm 1W |
C11-12= 1.5nF 100V polyester |
| R28,29,30,31= 100ohm |
C13-16= 100nF 250V polyester |
*Use R23=6k8 for 4 ohm loudspeakers |

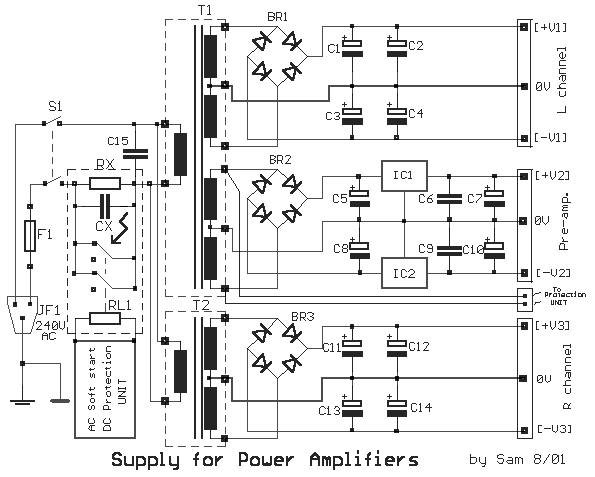

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Выходная мощность — 200W RMS / 8 Ом 310W RMS / 4 Ом Частотный диапазон- 20Hz-20KHz при неравномерности АЧХ + /-0,5 дБ Входная чувствительность 1В для 200W/300W Отношение сигшум -105дБ THD <0,1%(коэф.гармоник) Блок питания

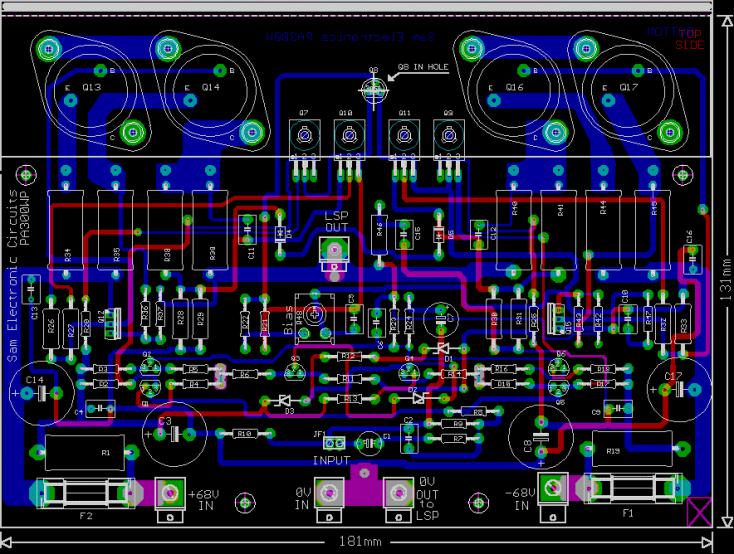

Печатная плата усилителя 300W
Увеличено в масштабе 1:1 Элементная база блока питания Источник http://users.otenet. По материалам сайта rcl-radio.ru.gr |
