Усилитель мощности 65W с HEXFET (Power amplifier 65W with HEXFET)

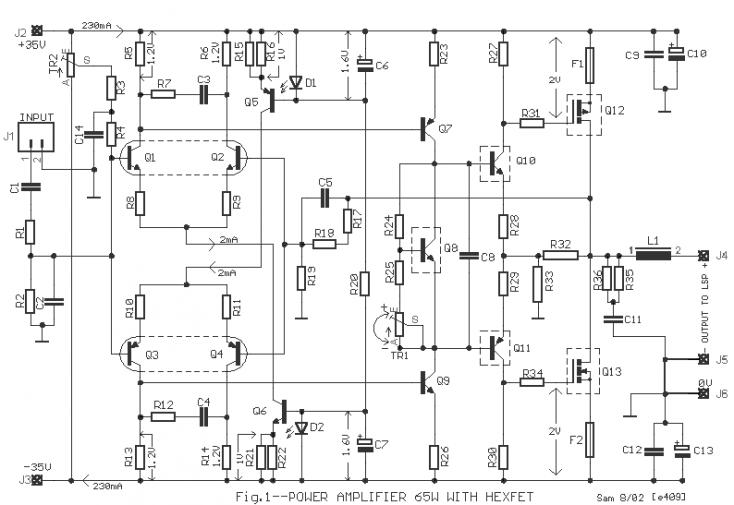

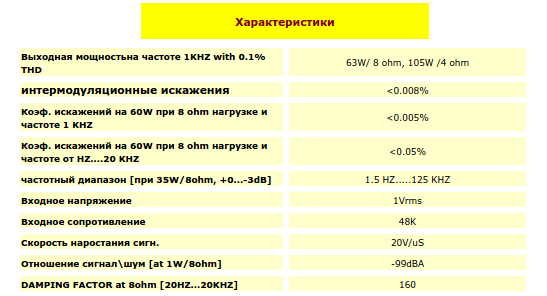

Усилитель средней мощности характеризуется очень хорошим качеством звука и он очень прост в повторении. На выходе установлены очень хорошие транзисторы FET, технологии HEXFET. Схема имеет симметричный дизайн, тем самым решается проблема с гармоническими искажениями. Все транзисторы, используемые в схеме просты и доступны в большом количестве на рынке. Пары дифференциальных усилителей на Q1-2 и Q3-4 должны соответствовать к друг к другу по параметрам. Так что если вы сможете купить несколько типов транзисторов BC550C и BC560C, из них необходимо выбрать пары более близкие по параметрам. Цепь RC R7/C3 R12/C4 уменьшают частотный диапазон дифференциального усилителя на уровне 6.5MHZ. Резисторы R8-9-10-11 используются в качестве локальной обратной связи в дифференциальных усилителях, улучшая их линейность. Дифференциальные усилители оснащены источниками тока — Q5 Q6. Стабилизация источника питания происходит с помощью — D1, D2 и R20. Регулятор TR1 регулирует ток смещения выходного каскада. По этой причине Q8 должен быть на радиаторе для обеспечения тепловой стабилизации выходного каскада. Резисторы R32-33 в виде местной обратной связи с выходом которая действует как усилитель напряжения. Регулятор TR1, резисторы R3-4 и конденсатор C14 регулирует напряжение отклонения на выходе усилителя относительно нуля. Транзисторы выходные (Q8-10-11-12-13) расположенные на схеме в пунктирной линии [Рис.1] должны быть установлены на радиатор, и снабжены слюдяными прокладками и прикреплены к радиаторы с применением термо пасты. Индуктивности L1 состоит из 6 витков изолированного медного провода толщиной 1.5mm, с внутренним диаметром катушки 16мм.

Регулирование

Перед тем как подать на усилитель напряжение, мы перемещаем движок TR2 на середину а движок регулятора TR1 в максимальное сопротивление. Подключите мультиметр к выходному разъему J4 (диапазон измерения 200 мВ DC), регулируем TR2, чтобы получить выходное напряжение около нуля. Выключим питание и подключим мультиметр (в диапазоне от 1А, 2А) в разрыв кабеля питания. Регулируем TR1 так, чтобы получить показание — 330mA. Пусть усилитель поработает в течение 10 минут, без нагрузки на выходе. После 10 минут нормальной работы ток должен стабилизироваться на уровне 230mA. В случае необходимости подстраиваем TR1 чтобы получить показание — 230mA. Проверьте еще раз, напряжение на выходе усилителя [J4] и если необходимо заново регулируйте TR2.

Элементная база

R1-15-16-21-22-17-18=1Kohm R33=68ohm 5W Q1-2=BC550C [matched]
R2=47Kohm R35-36=6.8ohm 1W Q3-4=BC560C [matched]
R3-4=10Mohm TR1=1Kohm trimmer Q5=BC560C
R5-6-13-14=1.2Kohm TR2=1Mohm trimmer Q6=BC550C
R7-12=47ohm C1=2.2uF 63-100V MKT Q7-11=BD140
R8-9-10-11=22ohm C2=1nF 100V MKT Q8-9-10=BD139
R19=82ohm C3-4=2.7nF 100V MKT Q12=IRF9540
R20=22Kohm C5=330pF ceramic or mylar Q13=IRF540
R23-26=56ohm C6-7=100uF 16V F1-2=Fuse 2.5A Fast
R24=2.2Kohm C8=1uF 100V MKT L1=see text
R25=560ohm C9-11-12=100nF 100V MKT J1= 2pin connector 2.54mm step
R27-30=150ohm C10-13=470uF 63V
R28-29-31-34=15ohm C14=33nF 100V MKT Q8-10-11-12-13 on Heatsink(на одном радиаторе)
R32=150ohm 5W D1-2=LED RED 3mm [see text] All the resistors is 1/4W 1%except quote differently(резисторы не указанные — 0,25Вт 1%-допуск)

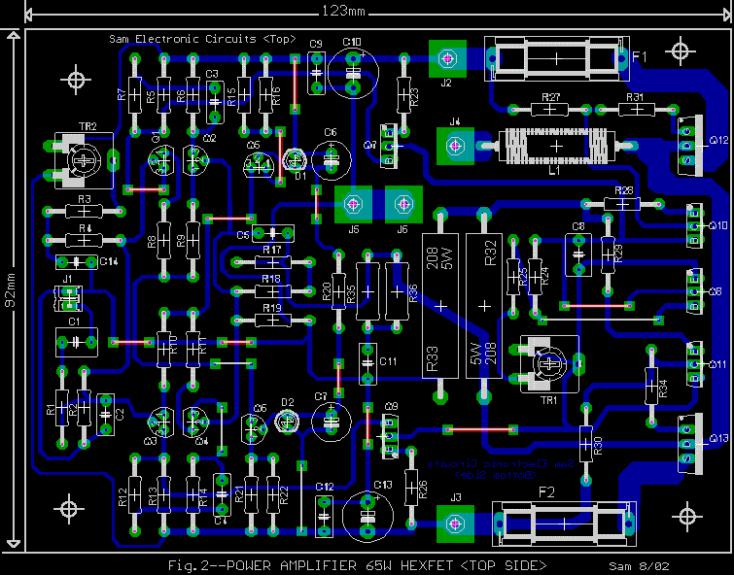

Печатная плата

Источник  http://users.otenet. По материалам сайта rcl-radio.ru.gr
