Усилитель мощности — 45W

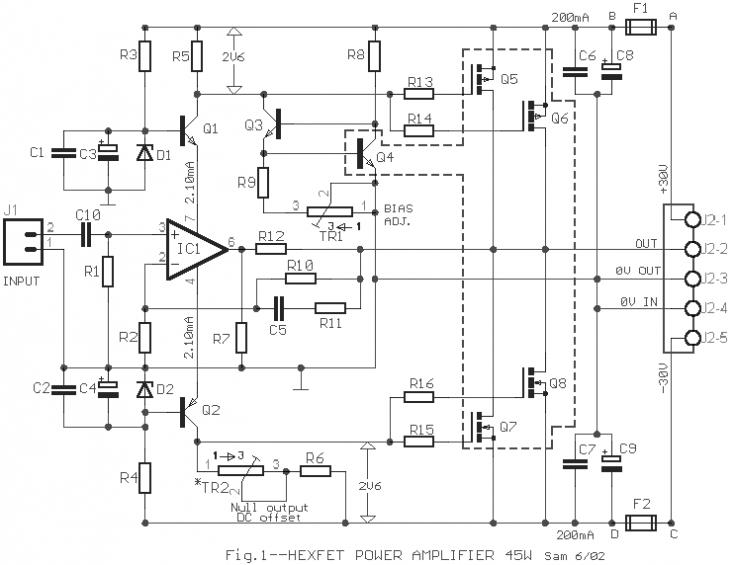

Данный усилитель идеальное решение для создания системы домашнего кинотеатра. Предусилитель выполнен на основе операционного усилителя IC1. Падение напряжения на резисторах R5 и TR2/R6, направленное к выходу, пропорциональна уровню входного сигнала. Транзисторы Q1-2 выступают в качестве стабилизаторов линий электропередачи, а также с необходимыми падением напряжения, поскольку IC1 не должен использоваться с более высоким напряжением чем ± 18В. Потребление других ОУ которые могут использоваться вместо IC1 не должно превышать 2 мА, то есть при падении напряжения на концах R5 и TR2/R6 равна 2,4 до 2.6Volts. Регулирование тока покоя транзисторов Q3-4 осуществляется многооборотным резистором TR1. Сопротивление TR2 с R5 позволяет минимизировать DC напряжение смещения на выходе усилителя перед началом работы усилителя таким образом, чтобы общее сопротивление TR2 + R6 равно R5. TR2 можно удалить, если есть большая разница в минимизации DC смещение и заменить значение R6 от величины R5. Для термической стабильности усилителя необходимо разместить в непосредственной близости Q4 Q5-6 на одном теплоотводе, чтобы иметь необходимую тепловую обратную связь, обеспечивая тем самым стабильность усилителя.Поэтому с повышением температуры в Q5-6 через теплоотвод произошло увеличение температуры в Q4. Тогда напряжение температурной компенсации в Q4 уменьшается настолько что ток потребления через R5 меньше установленного значения, что снизит напряжение температурной компенсации поступающего от Q5-6. Таким образом, ток смещения возвращается в свое первоначальное значение и остается постоянным. При больших токах усилителя эксплуатации теплового коэффициента, является отрицательным.

Ток покоя устанавливается примерно 200mA и регулирования заключается в следующем: 1] вместо каждого предохранителя F1-2, установите сопротивления 10 Ом 1W. 2] Если сопротивление не перегреться то установив TR1 чтобы падение напряжения на концах резистора равно 2V. Пусть усилитель поработает полчаса. Перемерим снова падение напряжения и при необходимости снова регулируют TR1. Если все пойдет хорошо, то удаляем резисторы и в место них устанавливаем предохранители F1-2. 3] Настройка TR2, чтобы получить на выходе усилителя [J2-2] напряжение ± 30mV (чем меньше, тем лучше). На месте IC1 может быть установлен LF411, LF351, AD711.

Элементная база

R13-14-15-16=150ohm

Q3-4=BC547B

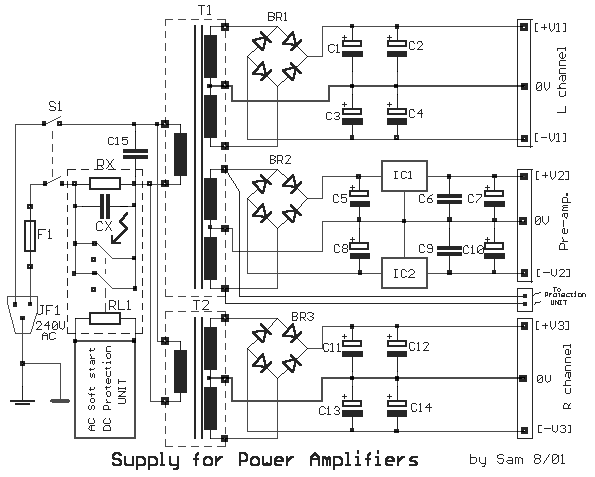

Схема питания классическая. Схема блока питания предусматривает отдельное питание для выходного каскада, кулера, усилитель мощности. Тот, кто хочет, может удалить или добавить части питания для каждого канала. При необходимости цепи защиты и мягкого пуска БП можно убрать.

Элементная база блока питания

Характеристики усилителя

45W in 8 ohm

75W in 4 ohm

Коэф. гармоник

0.2% in 40W

Полоса рабочих частот

5-20KHZ ±1dB

Входное сопротивление

47K

Источник http://users.otenet. По материалам сайта rcl-radio.ru.gr
