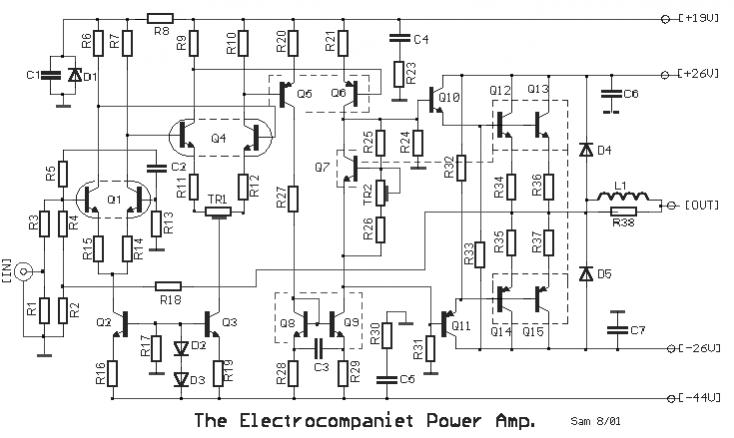

На рисунке представлен усилитель мощности 25Вт , данный усилитель обладает отличными характеристиками(см. параметры). Рассматривая данный усилитель, мы видим, что делится на 4 части. Первые три являются предварительными усилителями, состоящее из дифференциальных усилителей и собраны как повторители напряжения, а четвертая часть — выходной каскад, который представляет собой классический дополнительный симметричный усилитель. В первом дифференциальном каскаде Q1, использован BCY87 (Philips) в металлическом корпусе. Сопротивление R1 вход усилителя является очень низким — 1.8K для стандартов которые существуют и в промежутке между 100K-47K. Первые два дифференциальных усилителя снабжены источниками тока Q2 и Q3 ZTX384 (Ферранти). На базе Q1 применяется отрицательная обратная связь через R18, R2, R4. Так же существуют цепи компенсации (положительная обратная связь, которая служит для фильтрации от высоких частот), образованного R5 и C2. Второй дифференциальных усилитель на Q4-BCY89 (Philips), управляется сопротивлением TR1, который регулируют баланс токов Q2, что сводит к минимуму наличие напряжения на выходе усилителя. Токи через первые два дифференциальных каскада оценивается примерно 0.2mA и 0.4mA для первого и второго каскада. Третий дифференциальный усилитель Q5 -Q6, работает совместно с Q8-Q9. Транзисторов Q8-9 выступают в качестве активной нагрузки и служит для увеличения скорости и линейности сигнала на этом этапе, а так же для балансировки токов дифференциальных усилителей и для обеспечения теплового равновесия. В каскаде Q7 резистор TR2 регулирует ток покоя выходного каскада , обеспечивая при тепловом равновесии (датчик температуры), расположенный на том же радиаторе с выходными транзисторами. Выходной каскад образует комплементарную пару, с каждой стороны. Все выходные транзисторы имеют пластмассовый корпус и относительно низкое напряжение питания и ток потребления (60W, 60V, 8A в сумме напряжений и токов). Диоды D4-5 защищают выход усилителя. Радиоэлементы расположенных в районах с пунктирными линиями находятся на радиаторе. Питающее напряжение подается одновременно +19 V -44V и является стабильной, а напряжение + /-26В не стабилизируется. Такое разделение напряжений повышает качество звука, уменьшение интермодуляционные искажения. [Источник: Звук 9/79-th. Spinoulas].
Элементная база ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Выходная мощность 25W / 8 Ом — 40W / 4 Ом Коэффициент демпфирования 160 [8 Ом] Входной импеданс 1kohm 125V/ms скорость нарастания сигнала Частотная характеристика 1 Вт / 8 Ом DC-1Mhz Коэф. гармоник 0,01% 12.5W Отношение сигшум — 100 дБ Источник http://users.otenet. По материалам сайта rcl-radio.ru.gr |
