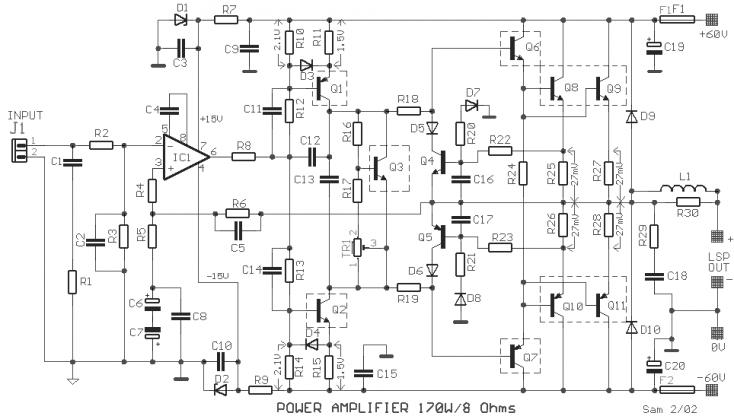

Схема кажется простой, но усилитель достаточно мощный. Разница с традиционными конструкциями в том что введен в схему дифференциальный усилитель на интегральной микросхеме NE5534. Для нормальной работы IC1 нужно снизить напряжение питания до ± 15В. Это делается с помощью R7,9 и диодов Zener D1,2. На входе усилителя имеется фильтр высоких частот C1-R3 и низких частот R2-C2, тем самым ограничивая полосу пропускания. Операционного усилителя IC1 работает как дифференциальный усилитель, на не-счетный вход (+) выступает глубокая обратная связь. Напряжение обратной связи поступает с R4-R5, через R6. АЧХ микросхемы определяется конденсаторами C4, C5 и C12, а усиление на НЧ резисторами R6, R5, через R6 (CH40). Транзисторы Q1, Q2 работают в классе А и ток проходящий через них — 10 мА, (определяется номиналами резисторов R10, 14). На выходе усилителя стоят транзисторы Q8, 9,10,11 которые работают в режиме AB (регулируется ток покоя транзистора Q3 резистором TR1- тока покоя 100mA, для каждого выходного транзистора мощность эквивалентна падению напряжения 27mV на верхней части резисторов R25, 26,27,28). Для достижения максимальной тепловой стабильности, транзисторы Q1, 2,3,6,7 быть помещены на радиатор к силовым транзисторам. Диоды D9-10 защищает выходной каскад от обратного напряжения которое может поступить от нагрузки. R29 и С18 — повышают устойчивость на высоких частотах. Индуктивности L1, (состоящий из 15 витков провода диаметром 1 мм), защищает усилитель от проблем связанных с наличием емкостной нагрузки. Сборка усилителя не слишком сложна для тех, кто имеет определенный опыт в этой области. Чтобы получить хорошее охлаждение мощных транзисторов, необходим хороший радиатор достаточно больший, который может быть оснащен нуждаться вентилятором, так как температура повышается при длительной работе усилителя при полной мощности и при малых нагрузках близких к 4 Ом. Усилитель имеет два устройства, по одному для каждого канала.

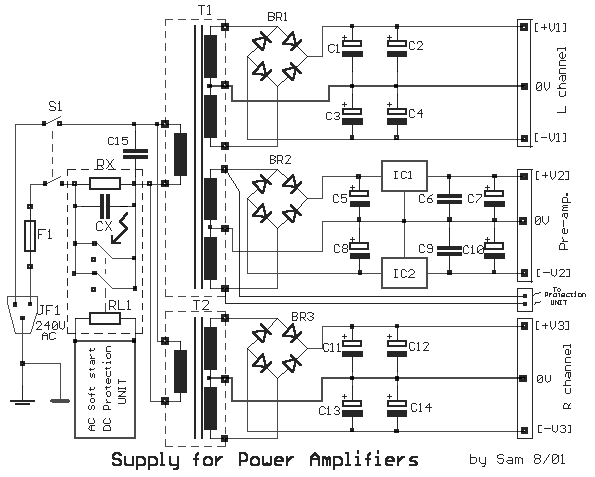

Элементная база ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Входная чувствительность 1 V Входное сопротивление 17,8 кОм Выходная мощность (0,1% — коэф. гармоник) -8 Ом 164Watt 275Watt-4 Ом 20V/ms скоростью нарастания Отношение сигнал / шум> — 96dB коэф. гармоник <0,004% (1кГц) в 1 ватт-8ohms и <0,05% (20Hz-20KHz) коэф. гармоник <0,003% в 1Watt 8ohms и <0,0035% в 100Watt 8ohms Коэффициент затухания (в 8ohm)> 345 в 1KHz и <275 в 20KHz Для усилителя мощности могут быть использован блок питания схема которого показана на рисунке.Мощность блока питания и усилителя мощности должны быть соразмерными. На входе трансформатора и линии переменного тока, можно установить защиту в качестве схемы задержки к питающей сети.
Элементная база блока питания Источник http://users.otenet. По материалам сайта rcl-radio.ru.gr |
