Справочники / Микросхемы / Серия 140 / К140УД1(А-В), КР140УД1(А-В) - Операционные усилители средней точности, без частотной коррекции, с усилением 500...12000
Микросхемы представляют собой операционые усилители средней точности без частотной коррекции. Корпус К140УД1 (А-В) типа 301.12-1, масса не более 1,5 г., КР140УД1 (А-В) типа 201.14-1 масса не более 1,5 г.

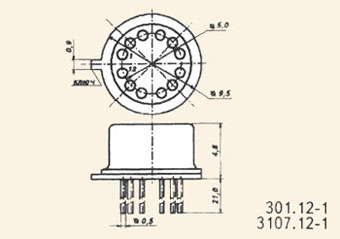

| Корпус К140УД1 |
Условное графическое
обозначение |
Назначение выводов |
 |
 |
| 1 |
Напряжение питания -Uп |
| 2,3,12 |
Контроль |
| 4 |
Общий |
| 5 |
Выход |
| 7 |
Напряжение питания +Uп |
| 9 |
Вход инвертирующий |
| 10 |
Вход неинвертирующий | |

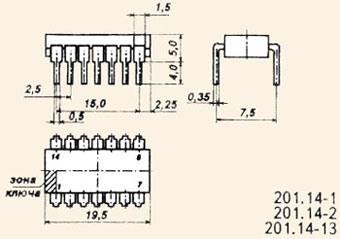

| Корпус КР140УД1 |
Условное графическое
обозначение |
Назначение выводов |
 |
 |
| 1 |
Напряжение питания -Uп |
| 2,4,14 |
Контроль |
| 5 |
Общий |
| 7 |
Выход |
| 8 |
Напряжение питания +Uп |
| 10 |
Вход инвертирующий |
| 11 |
Вход неинвертирующий | |
| Электрические параметры |
| 1 |
Напряжение питания
К140УД1А, КР140УД1А
К140УД1(Б,В), КР140УД1(Б,В) |
± 6,3 В ± 0,5%
± 12,6 В ± 0,5% |
| 2 |
Максимальное выходное напряжение
при Uп=± 6,3 В, Rн=5,05 кОм, Uвх=± 0,1 В
К140УД1А
КР140УД1А |
± 2,8 В
+3; -2,7 В |
| 3 |
Максимальное выходное напряжение
при Uп=± 12,6 В, Rн=5,05 кОм, Uвх=± 0,1 В
К140УД1Б,В, КР140УД1Б,В |
+6; -5,7 В |
| 4 |
Напряжение смещения нуля
при Uп=± 6,3 В, Rн=5,05 кОм
К140УД1А, КР140УД1А
при Uп=± 12,6 В, Rн=5,05 кОм
К140УД1Б,В, КР140УД1Б
КР140УД1В |
± 7 мВ
± 7 мВ
± 5 мВ |
| 5 |
Ток потребления
К140УД1А, КР140УД1А
К140УД1(Б,В), КР140УД1(Б,В) |
не более 4,5 мА
не более 10 мА |
| 6 |
Входной ток
при Uп=± 6,3 В, Rн=5,05 кОм
К140УД1А, КР140УД1А
при Uп=± 12,6 В, Rн=5,05 кОм
КР140УД1Б
К140УД1 (Б,В) КР140УД1В |
± 7 мкА
± 7,5 мкА
± 9 мкА |
| 7 |
Разность входных токов |
не более 2,5 мкА |
| 8 |
Коэффициент усиления напряжения
при Uп=± 6,3 В, Rн=5,05 кОм
К140УД1А, КР140УД1А
при Uп=± 12,6 В, Rн=5,05 кОм
К140УД1Б
КР140УД1Б
К140УД1В, КР140УД1В |
500...4500
1350...12000
2000...12000
не менее 8000 |
| 9 |
Коэффициент ослабления синфазного входного напряжения |
не менее 60 дБ |
| 10 |
Средний температурный коэффициент напряжения смещения |
не более 60 мкВ/ ° C |
| 11 |
Максимальная скорость нарастания выходного напряжения
К140УД1А
К140УД1(Б,В)
КР140УД1А
КР140УД1(Б,В)
|
не менее 1 В/мкс
не менее 3,5 В/мкс
не менее 0,2 В/мкс
не менее 0,1 В/мкс
|
| 12 |
Время установления выходного напряжения |
не более 1,5 мкс |
| 13 |
Входное сопротивление
К140УД1А, КР140УД1А
К140УД1(Б,В), КР140УД1(Б,В) |
50 кОм
30 кОм |
| 14 |
Выходное сопротивление |
300 Ом |
| 15 |
Частота единичного усиления |
0,1 МГц | |
| Предельно допустимые режимы эксплуатации |
| 1 |
Напряжение питания
К140УД1А, КР140УД1А
К140УД1(Б,В), КР140УД1(Б,В) |
± 6,6 В
± 13,2 В |
| 2 |
Температура окружающей среды
К140УД1
КР140УД1 |
-45...+85 ° C
-45...+70 ° C | |
| Рекомендации по применению |
| При одновременной подаче на входы ИС синфазного и дифференциального входных напряжений потенциал на каждом входе не должен превышать 1,5 и 3 В для К140УД1А, КР140УД1А; 3 и 6 для К140УД1(Б,В), КР140УД1(Б,В). |
| Зарубежные аналоги |
| µ A702HC, µ A702PC |
| Литература |
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги: Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
Интегральные микросхемы: Справочник. Тарабрин Б.В.,Лунин Л.Ф.,Смирнов Ю.Н. "Радио и связь", 1983 г.,528 с. - ББК 32.844.1 И73 |
