Справочники / Микросхемы / Серия 140 / К140УД6, КР140УД6, КР140УД608 - Операционные усилители средней точности, без частотной коррекции, с составными транзисторами на входе, с дифференциальными выходами, с усилением 500 и 1000
| Микросхемы представляют собой операционые усилители средней точности с высоким усилением, малыми входными токами, внутренней частотной коррекцией и защитой выхода от короткого замыкания. Корпус К140УД6 типа 301.8-2, масса не более 1,3 г., КР140УД6 типа 201.14-1 масса не более 1,1 г, КР140УД608 типа 2101.8-1. |
| Корпус К140УД6 |

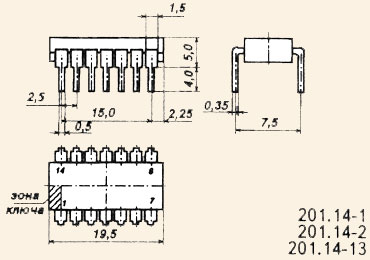

Корпус КP140УД6 |
 |
 |

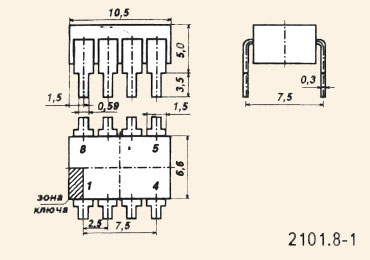

| Корпус КP140УД608 |

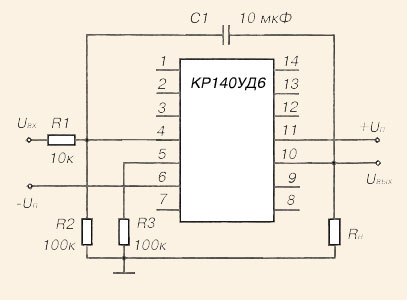

Типовая схема включения |
 |
 |
| Назначение выводов КР140УД6 |
Назначение выводов К140УД6, К140УД608 |
| 1,2,7,8,12,13,14 |
Cвободные |
| 3,9 |
Балансировка |
| 4 |
Вход инвертирующий |
| 5 |
Вход неинвертирующий |
| 6 |
Напряжение питания +Uп |
| 10 |
Выход |
| 11 |
Напряжение питания +Uп | |
| 1,5 |
Балансировка |
| 2 |
Вход инвертирующий |
| 3 |
Вход неинвертирующий |
| 4 |
Напряжение питания +Uп |
| 6 |
Выход |
| 7 |
Напряжение питания +Uп | |
| Электрические параметры |
| 1 |
Напряжение питания |
± 15 В ± 10% |
| 2 |
Выходное напряжение |
не менее 11 В |
| 3 |
Напряжение смещения нуля |
± 10 мВ |
| 4 |
Входной ток |
не более 100 нА |
| 5 |
Разность входных токов |
не более 25 нА |
| 6 |
Ток потребления |
не более 4 мА |
| 7 |
Коэффициент усиления напряжения |
не менее 30000 |
| 8 |
Входное сопротивление |
1 мОм |
| 9 |
Коэффициент ослабления синфазных входных напряжений |
не менее 70 дБ |
| 10 |
Скорость нарастания входного напряжения |
не менее 0,5 В |
| 11 |
Частота единичного усиления |
не менее 0,35 МГц | |
| Предельно допустимые режимы эксплуатации |
| 1 |
Напряжение питания |
± (5...18) В |
| 2 |
Входное синфазное напряжение |
± 15 В |
| 3 |
Входное дифференциальное напряжение |
не более 30 В |
| 4 |
Температура окружающей среды |
-10...+70 ° C | |
| Зарубежные аналоги |
| MC1456P, MC1456CG |
| Литература |
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги: Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
Интегральные микросхемы: Справочник. Тарабрин Б.В.,Лунин Л.Ф.,Смирнов Ю.Н. "Радио и связь", 1983 г.,528 с. - ББК 32.844.1 И73 |
