Справочники / Микросхемы / Серия 140 / К140УД7, КР140УД7, КР140УД708, КФ140УД7, КБ140УД7-4 - Операционные усилители средней точности, с внутренней частотной коррекцией, с защитой входа и выхода от коротких замыканий, усилением более 20000...30000




Микросхемы представляют собой операционые усилители средней точности с внутренней частотной коррекцией и защитой выхода от короткого замыкания. Корпус К140УД7 типа 301.8-2, масса не более 1,5 г., КР140УД7 типа 201.14-1, КР140УД608 типа 2101.8-1, КФ140УД7 типа 4303.8-1, КБ140УД7-4 - бескорпусный.

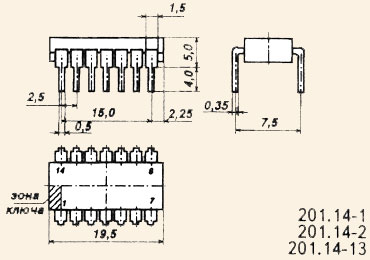

Корпус К140УД7 Корпус КР140УД7

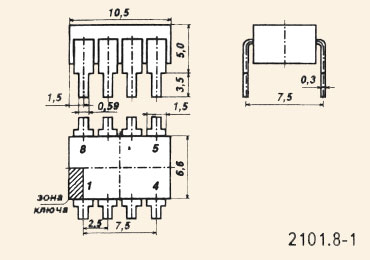

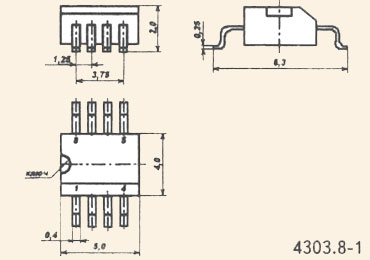

Корпус КP140УД708 Корпус КФ140УД7

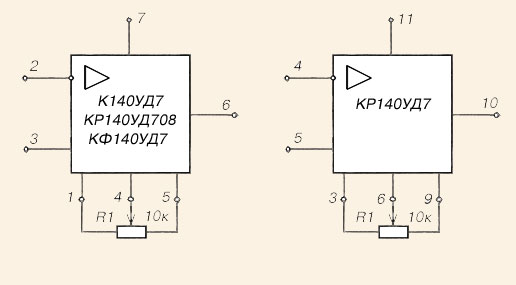

Схемы балансировки
Назначение выводов КР140УД7 Назначение выводов К140УД7, КР140УД708, КФ140УД7
1,2,7,8,13,14 Cвободные
3,9 Балансировка
4 Вход инвертирующий
5 Вход неинвертирующий
6 Напряжение питания +Uп
10 Выход
11 Напряжение питания +Uп
12 Коррекция
1,5 Балансировка
2 Вход инвертирующий
3 Вход неинвертирующий
4 Напряжение питания +Uп
6 Выход
7 Напряжение питания +Uп
8 Коррекция
Электрические параметры
1 Напряжение питания ± 15 В ± 10%
2 Диапазон синфазных входных напряжений при Uп=± 15 В ± 12 В
3 Максимальное выходное напряжение
при Uп=± 15 В, Uвх=± 0,1 В, Rн = 2 кОм
± 10,5 В
4 Напряжение смещения нуля при Uп=± 15 В, Rн = 2 кОм
К140УД7, КР140УД7, КР140УД708
КФ140УД7

не более 9 мВ
не более 6 мВ
5 Входной ток при Uп=± 15 В, Rн = 2 кОм не более 400 нА
6 Разность входных токов при Uп=± 15 В, Rн = 2 кОм не более 200 нА
7 Ток потребления при Uп=± 15 В, Rн = 2 кОм не более 3,5 мА
8 Коэффициент усиления напряжения
К140УД7, КР140УД7, КР140УД708
КФ140УД7

не менее 30000
не менее 25000
9 Входное сопротивление не менее 400 кОм
Предельно допустимые режимы эксплуатации
1 Напряжение питания ± (5...17) В
2 Входное синфазное напряжение ± 12 В
3 Входное дифференциальное напряжение не более 24 В
4 Время, в течении которого допустимо короткое замыкание выхода
при T=-45...+35 °C
при T=+35...+85 °C
для КФ140УД7 при T=-10...+70 °C

не ограниченно
60 c
5 c
Рекомендации по применению
Питание КФ140УД7 можно осуществлять ассиметричными напряжениями или от одного источника напряжения при условии: 10 В ≤ |Uп1|+|Uп2| ≤ 33 В. При этом нагрузка подключается к "+" или "-" источника питания. Бескорпусную ИС К140УД7-4 следует приклеивать к подложке нерабочей стороной, также должен быть обеспечен такой отвод теплоты, чтобы температура кристалла состовляла не более 135 ° C.
Зарубежные аналоги
µ A741HC, µ A741PC
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги: Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7

Интегральные микросхемы: Справочник. Тарабрин Б.В.,Лунин Л.Ф.,Смирнов Ю.Н. "Радио и связь", 1983 г.,528 с. - ББК 32.844.1 И73

Будем признательны, если заметив вкравшуюся неточность, вы сообщите нам об этом. Отправить письмо можно отсюда.
